| 產品名稱: | SRMR3智能型中文顯示軟起動器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 軟起動器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 人民 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||

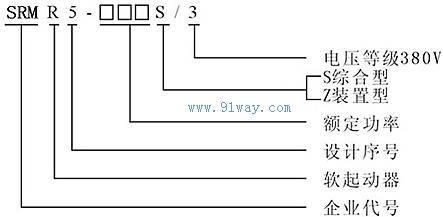

型號含義
本軟起動器的型號參照Y、YZ等異步電動機而設定,電流的典型值對應于Y系列4極電動機。
結構與功能
SRMR5智能型軟起動器構成見圖1所示。主回路是由直接反并聯的晶閘管(或晶閘管模塊)組成,互感器檢測電動機電流:控制回路以單片機為控制核心,參數設置和狀態顯示等采用按鍵和數碼管來完成,結構先進、新穎、簡單、操作方便、簡單實用。
另配有較完善的控制輸入端子和狀態輸出端子:R、S、T進線端接3相AC380V電源,出線端U、V、W接到電動機:控制晶閘管的a角,使晶閘管輸出到電動機的電壓,線性增加至額定值,即所謂斜坡到頂,電動機則加速到額定速度,完成軟起動,并發出旁路信號,使旁路接觸器吸合,轉換到旁路運行,而故障檢測仍對電動機進行保護。

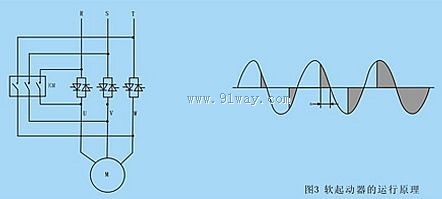

運行原理與系統構成(見圖3)
