MSB系列電磁起動器產品詳細說明：

用途
MSB系列電磁起動器用于AC50-60Hz電路中起動或停止以及對電動機過載或斷相進行保護。

MSB系列電磁起動器特點

供遠記直接控制三相電動機用。
金屬防護外殼，帶通斷和復位按鈕。
結構新穎，安裝方便。
外表尺寸相同，體積小。
重量輕（0.9千克） 用途
MSB系列電磁起動器用于AC50-60Hz電路中起動或停止以及對電動機過載或斷相進行保護。
特點
供遠記直接控制三相電動機用。
金屬防護外殼，帶通斷和復位按鈕。
結構新穎，安裝方便。
外表尺寸相同，體積小。
重量輕（0.9千克）

MSB系列電磁起動器技術參數

型號	MSB9		MSB12		MSB16		MSB37	MSB45
基本規格代碼	9		12		16		37	45
所配繼電器型號	T16	T25	T16	T25	T16	Y25	T45	T45
額定控制電源電壓	交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V
熱元件整定電流范圍A	0.11~0.16	0.10~0.16	7.50~11.0	7.50~11.0	12.0~17.6	13.0~19.0	0.28~0.40	30.0~45.0
	0.14~0.21	0.16~0.25	9.00~13.0	10.0~14.0	-	-	0.35~0.52	-
	0.19~0.29	0.25~0.40	-	-	-	-	0.45~0.63	-
	0.27~0.40	0.40~0.63	-	-	-	-	0.55~0.83	-
	0.35~0.52	0.63~1.00	-	-	-	-	0.70~1.00	-
	0.42~0.63	1.00~1.40	-	-	-	-	0.86~1.30	-
	0.55~0.83	1.30~1.80	-	-	-	-	1.10~1.60	-
	0.70~1.00	1.70~2.40	-	-	-	-	1.40~2.10	-
	0.90~1.30	2.20~3.10	-	-	-	-	1.80~2.50	-
	1.10~1.50	2.80~4.00	-	-	-	-	2.20~3.30	-
	1.30~1.80	3.50~5.00	-	-	-	-	2.80~4.00	-
	1.50~2.10	4.50~6.50	-	-	-	-	3.50~5.20	-
	1.70~2.40	6.00~8.50	-	-	-	-	4.50~6.30	-
	2.10~3.00	-	-	-	-	-	5.50~8.30	-
	2.70~4.00	-	-	-	-	-	7.00~10.0	-
	3.00~4.50	-	-	-	-	-	8.60~13.0	-
	4.00~6.00	-	-	-	-	-	11.0~16.0	-
	5.20~7.50	-	-	-	-	-	14.0~21.0	-
	6.30~9.00	-	-	-	-	-	18.0~27.0	-
	-	-	-	-	-	-	25.0~35.0

	T16	T45	控制功率AC/AC3/AC4(KW)
			220V	380V	500V	660V
MSB 9	●		2.2	4	3	3
MSB 12	●		3	5.5	4	4
MSB 16	●	●	4	7.5	5.5	5.5
MSB 37		●	10	18.5	18.5	18.5
MSB 45			13	22	22	22

MSB系列電磁起動器保護特性

整定電流倍數	動作時間	試驗條件
1.05	>2h	冷態
1.2	<2h	熱態

外形及安裝尺寸

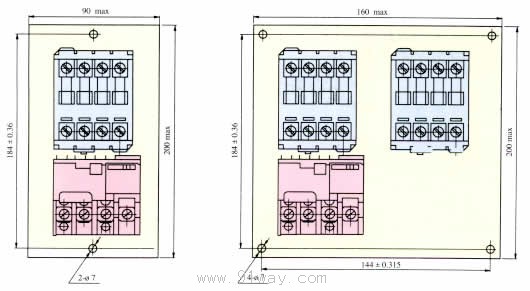

MSB9-MSB16開啟式電磁起動器和可逆電磁起動器

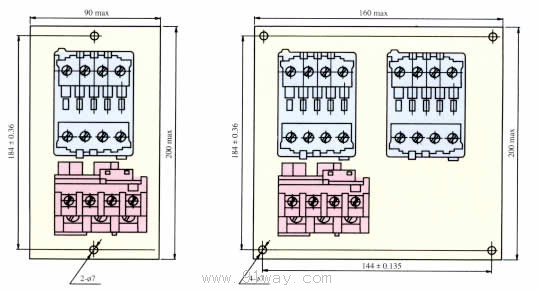

MSB25開啟式電磁起動器和可逆電磁起動器

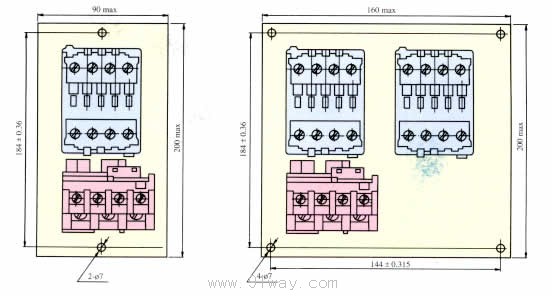

MSB30開啟式電磁起動器和可逆電磁起動器

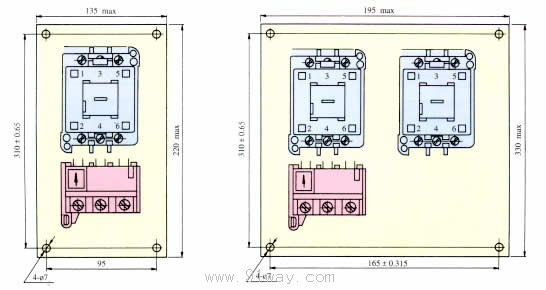

MSB37-MSB85開啟式電磁起動器和可逆電磁起動器

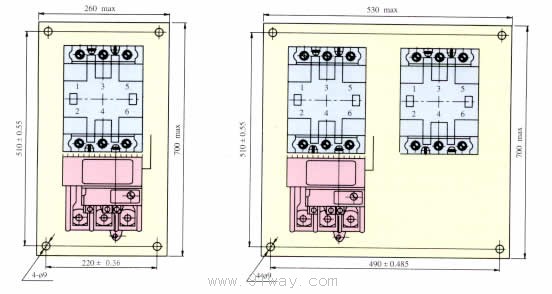

MSB105-MSB370開啟式電磁起動器和可逆電磁起動器

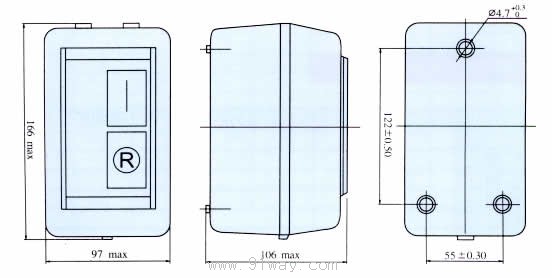

MSB9-MSB16帶防護外殼電磁起動器外形尺寸圖
