ZZDG、ZZDX氮封裝置產品詳細說明：

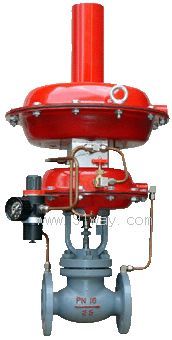

ZZDG、ZZDX氮封裝置

產品特點
HANLKA技術 自力原理指揮操作調節精確
微壓控制連續設定壓力調節穩定輸出

產品概述
氮封裝置主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封裝置由ZZDQ快速泄放閥及ZZV微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa至66Kpa以下，介質溫度溫度≤80℃。氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；氮氣壓力設定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
供氮壓力調整：在ZZV型微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲以改變彈簧的預壓縮（拉伸）量來達到；
泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座，改變彈簧預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）;
呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
主要零件材料
閥體、閥蓋：HT200、ZG230～450、ZG1Cr18Ni9TI
閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13

主要技術參數

公稱通徑 DN(mm)	20			25	40		50	80		100	150
閥座直徑 (mm)	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數 KV	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍 Kpa	0.5~7 5~20 15~50 30~150
公稱壓力 PN(MPa)	1.0 1.6
被調介質溫度( ℃ )	-20~90
流量特性	快開
調節精度 (%)	≤ 3
執行機構薄膜有效面積 (cm2 ）	200				280				400
允許泄漏量	符合 ANSIB16.104-1976 IV 級

外形尺寸與重量

公稱通徑 (DN)	20	25	32	40	50	65	80	100	125	150
法蘭端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

訂貨須知1.產品型號與名稱2.公稱通徑DN(mm)3.公稱壓力4.溫度范圍
5.閥體材質6.介質種類7.閥前后壓力(壓差)8.其它特殊要求
