ZCLT氣動薄膜隔膜調節閥產品詳細說明：

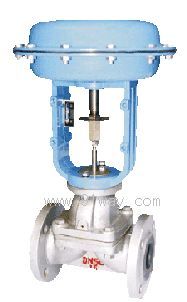

ZCLT氣動薄膜隔膜調節閥

產品特點
中西結合性能優良氣動薄膜操作簡單
隔膜結構防毒防腐進口隔膜壽命超長

產品概述
氣動薄膜隔膜調節閥由氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大無泄漏，流量調節特性，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

主要技術參數

公稱通徑	配用執行機構號	主要技術參數
		薄膜有效面積(cm2)	行程	額定流量系數Kv值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

主要技術性能指標

項目	技術指標
	不帶定位器	帶定位器
基本誤差％	±10	±1.5
回差％	8	1.5
死區％	6	0.6
允許泄漏量	襯里材料為聚三氟乙烯隔膜材料 為：氯丁橡膠，氟橡膠	10-4×閥額定容量
	無襯里材料為，隔膜材料為：氯 丁橡膠，氟橡膠	5×10-6×閥額定容量
額定流量系數Kv偏差％	±20

允許壓差

公稱通徑DN(mm)				15	20	25	32	40	50	65	80	100
額定流量系數Kv				8	12	16	28	60	67	90	160	300
公稱壓力(MPa)				1.0
配用執行機構型號				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
關閉時 允許最 大壓力 MPa	信號 壓力 MPa	P2=0	120	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05
			140	1.0	1.0	0.80	0.80	0.60	0.4	0.4	0.2	0.10
		P1=P2	120	0.45	0.45	0.20	0.20	0.15	0.1	0.1	0.05	0.02
			140	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05

可配附件
電氣定位器或電/氣轉換器、空氣過濾減壓器、電磁閥、手輪機構等。

外形尺寸

公稱通徑 DN(mm)	外形安裝尺寸
	A	H		H1	L
		ZMAT型	ZMBT型
15	280	479	532	47.5	140
20		479	532	52.5	145
25		479	532	57.5	155
32	325	538	617	67.5	165
40		553	632	72.5	190
50		562	641	80	210
65	410	754	855	90	240
80		100%	876	97.5	270
100		857	958	107.5	335

注：法蘭按JB78-59《鑄鐵法蘭》標準選定
訂貨須知
1.產品型號與名稱2.公稱通徑DN(mm)3.公稱壓力
4.流量特性5.閥體材質與密封要求6.額定流量系數
7.介質種類和溫度范圍8.閥前后壓力(壓差)
9.氣源壓力及控制方式10.其它特殊要求
