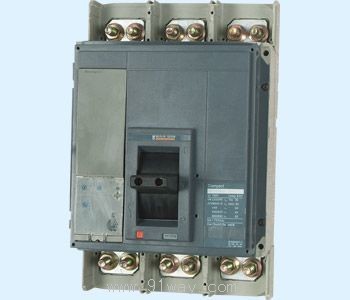

M-NZS系列塑料外殼式斷路器產品詳細說明：

適用范圍
M-NZS系列塑料外殼式斷路器是本公司采用國際先進技術研制開發的新型斷路器之一，其額定絕緣電壓為 950V，適用于交流 50Hz 或(60Hz)，額定工作電壓690V及以下，額定工作電流 12.5A 至 630A的電流中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載、欠電壓時起保護作用。額定殼架等級電流在 400A 及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中斷開以及在電動機過載，短路及欠電壓時起保護作用。產品符合GB14048.2，IEC60947-2標準。

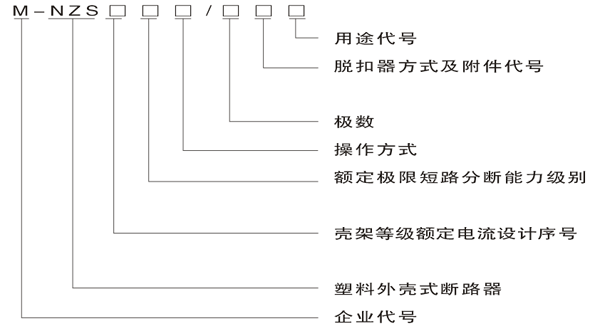

型號及含義

注： *配電用斷路器無代號；保護電動機用斷路器以“2”表示。
*手柄直接操作無代號；電動操作用“P”表示；轉動手柄用“Z”表示
*額定短路分斷能力級別：N-標準型 H-高分斷型 L-超高分斷型

分類
1、按安裝方式分為：垂直安裝、橫裝；
2、按斷路器的用途分：配電保護型、電動機保護型；
3、按接線方式分：板前接線、板后接線、插入式接線；
4、按操作方式分：手柄直接操作、外部轉動手柄操作、電動操作；
5、按脫扣器型式分：僅有瞬時動作脫扣器(電磁脫扣器)、熱動+電磁脫扣器(復式)、電子脫扣器；
6、按極數分：二極、三極、四極；
四極斷路器中，中性極(N極)的型式有四種：
A型：N極不安裝過電流脫扣器，且N極始終接通不與其他三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其他三極一起合分；
C型：N極安裝過電流脫扣器，且N極與其他三極一起合分；
D型：N極安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分；
斷路器的脫扣特性
斷路器熱動型脫扣器具有反時限特性；電磁脫扣器為瞬時動作(配電用)及(保護電機用)

脫扣器額定電流(A)	熱動型脫扣器(環境溫度+40℃)		電磁脫扣器動作電流(A)
	1.05In(冷態)不動作時間	1.30In(熱態)動作時間
In≤63	≥1	<1	10In±20%
63＜In≤100	≥2	<2	10In±20%
100＜In≤630	≥2	<2	5~10In±20%

脫扣器額定電流(A)	熱動型脫扣器(環境溫度陸用+40℃、船用+45℃)				電磁脫扣器動作電流(A)
	1.0In(冷態) 不動作時間	1.20In(熱態) 動作時間	1.50In(熱態) 動作時間	7.20In(冷態) 動作時間
保護電動機用 12.5≤In≤400	≥2	＜2	≤4min	2s＜Tp≤10s	12In±20%

M-NZS系列塑料外殼式斷路器技術性能指標

型號	額定電流(A)	極數	額定絕緣電壓(V)	額定工作電壓(V)	飛弧距離	極限短路分斷能力(kA)	運行短路分斷能力(kA)	操作性能(壽命)次
								通電	不通電
M-NZS-100N	12.5,16,20, 25,32,40,50, 63,80,100	二極 三極 四極	950	690及以下	0	25	25	1500	8500
M-NZS-100H						70	70
M-NZS-100L						150	150
M-NZS-160N	16,20,25,32, 40,50,63,80, 100,125,160					36	36	1000	7000
M-NZS-160H						70	70
M-NZS-160L						150	150
M-NZS-250N	160,180,200, 225,250					36	36	1000	7000
M-NZS-250H						70	70
M-NZS-250L						150	150
M-NZS-400N	200,225,250, 300,315,400	三極 四極	950	690及以下	0	45	45	1000	4000
M-NZS-400H						70	70
M-NZS-400L						150	150
M-NZS-630N	315,350,400, 500,600,630					45	45	1000	4000
M-NZS-630H						70	70
M-NZS-630L						150	150
M-NZS-1600	800A 1000A 1250A 1600A	三極 四極	950	690及以下	0	150	150	800	3000

模塊化系統
多種附加模塊的組合系統使M-NZS系列結構更回完善，脫扣元件，輔助裝置和聯結附件在下列各類型號中是同樣的，M-NZS-100~M-NZS-250型斷路器和負荷開關的通用部件如圖一所示。M-NZS-400~M-NZS-630型斷路器的組成結構相同。較少的幾種元件通用于所有類型。
