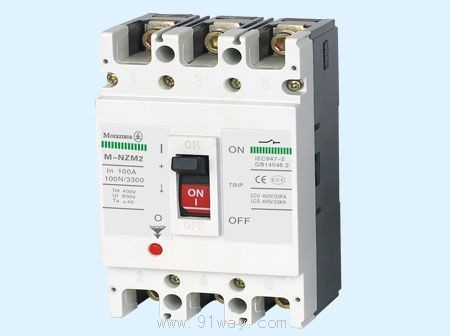

M-NZM系列塑料外殼式斷路器產品詳細說明：

用途及適用范圍
M-NZM系列塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，（M-NZM1-63為500V），適用于交流50Hz，額定工作電壓690V以下，（M-NZM1-63為400V），額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。

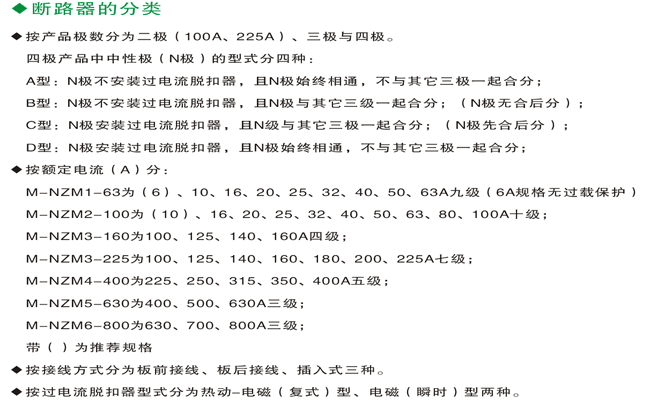

斷路器按照額定極限短路分斷能力的高低分為N型（標準型）、H型（較高分斷型）、L型（高分斷型）三類。該斷路器具有體積小、分斷高、飛弧短（部分規格零飛�。�、抗振動等優點，是陸地及船舶使用的理想產品。

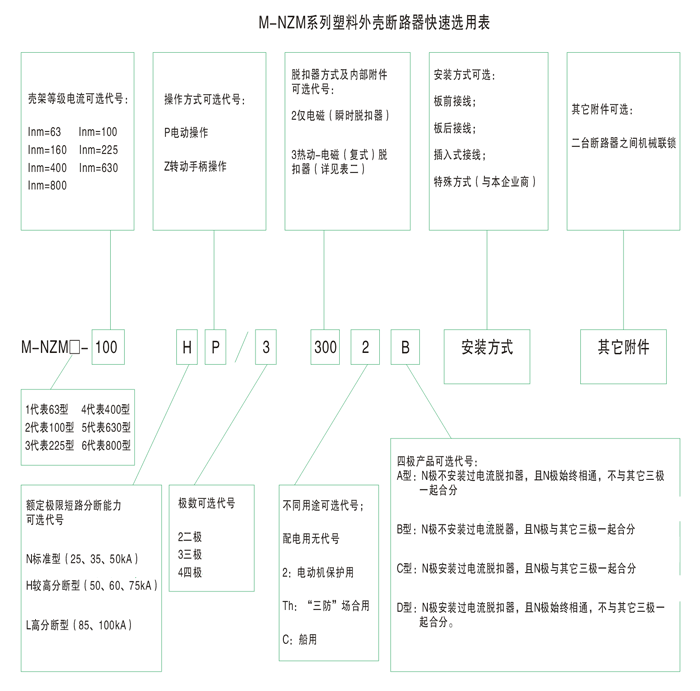

M-NZM系列塑料外殼式斷路器型號及含義


注：
1）配電用斷路器無代號；保護電動機用斷路器以2表示。
2）手柄直接操作無代號；電動操作用P表示；轉動手柄用Z表示。
適用工作環境
海拔高度2000m及以下；
周圍介質溫度不高于+40oC（對船用產品為+45oC）
和不低于-5oC；
能耐受潮濕空氣的影響；
能耐受鹽霧、油霧的影響；
最大傾斜為±25.5o；
在受到船舶正常振動時能可靠工作；
在受到地震情況下（4g）能可靠工作；
在無爆炸危險的介質中，具介質無足以腐蝕金屬的
破壞絕緣的氣體與導電塵埃的地方；
在沒有雨雪侵襲的地方。




脫扣器方式及附件代號

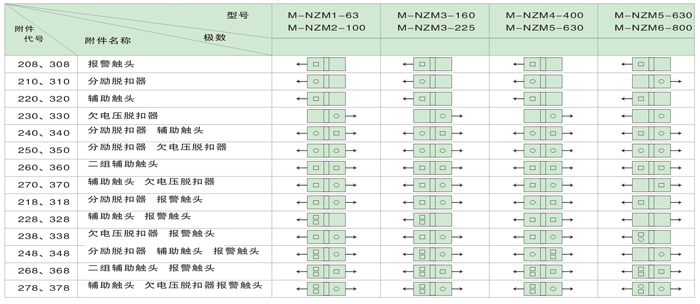

脫扣器方式及內部附件代號



注：
200：表示僅有電磁脫扣器的斷路器本體；300：表示帶有熱動一電磁脫扣器的斷路器本體；000：不帶脫扣器的斷路器的本體。
對M-NZM2-100、M-NZM3-225二極產品只有210、310、220、320、230、330；對M-NZM2-100、M-NZM3-160、225四極
斷路器無218、318、248、348、N極為A型和D型時無240、340、260、360、268、368；
對M-NZM4-400、M-NZM6-630及M-NZM6-800其中248、348、278、378規格中輔助觸頭為一對觸頭（即一常開、一常閉），
268、368規格中的輔助觸頭為三對觸頭（即三常開，三常閉）。

連接導線的截面積與相適應的額定電流

額定電流值（A）	10	16,20	25	32	40,50	63	80	100	125	160	18,200,225	250	315,350	400
導線截面積（mm2）	1.5	2.5	4	6	10	16	25	35	50	70	95	120	180	240

額定電流值（A）	電 纜		銅 排
	截面積（mm2）	數量	尺寸（mm x mm）	數量
500	150	2	30x5	2
630	185	2	40x5	2
700,800	200	2	40x5	2

內外部附件
斷路器的內部附件
（根據用戶需要斷路器附件可直接引出接線，或加裝引出接線端子）。
1.欠電壓脫扣器
欠電壓脫扣器分三種型號：
A型：一個規格五個電壓等級：AC50Hz 110V 230V 400V;
DC 110V 220V
B型：（三相保護）一個規格：AC50Hz 400V
C型：兩個規格：AC50Hz 230V或400V

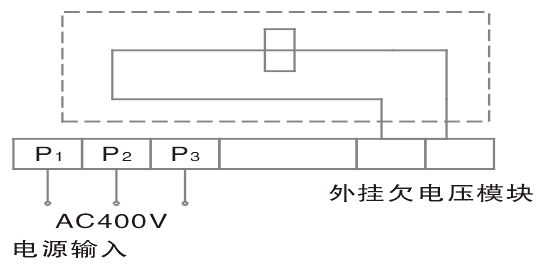

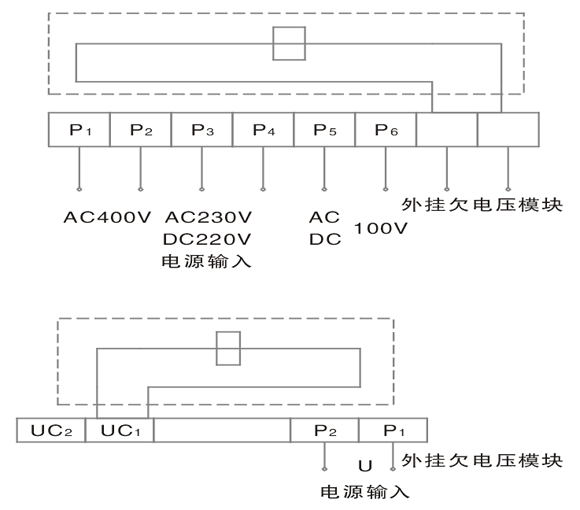

接線圖（虛框內為開關內部附件）



在額定工作電壓的70%~35%時，欠電壓脫扣器應可靠使斷路器脫扣。警告：欠電壓脫扣器必須先通電，斷路器才能再扣及合閘。否則將損壞斷路器！

額定電流值（A）	欠電壓脫扣器功率（W）
	AC230V	AC400V
M-NZM1-63	3.5	3.3
M-NZM2-100	2.6	3.3
M-NZM3-160	3.8	3.3
M-NZM3-225	3.8	3.3
M-NZM4-400	3.7	2.7
M-NZM5-630	2.3	2.7
M-NZM6-800	2.5	2.8

2.分勵脫扣器

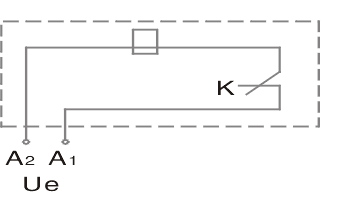

接線圖（虛框內為開產在內部附件）

K：分勵脫扣器內部與線圈串聯的微動開關常閉觸頭，當斷路器分閘后，該觸頭自行斷開，合閘時閉合。

3.報警觸頭

斷路器處于“分”“合”時的位置
斷路器處于“自動脫扣”（報警）時的位置

規格：AC50Hz,230V或400V；DC220V或24V（注：DC24V為不推薦規格）。
在額定控制電源電壓的70~110%之間時，分勵脫扣器應可靠使斷路器脫扣。

4.輔助觸頭

斷路器處于“分”時的位置		殼架等級電流400A及以上斷路器（一組四對觸頭）
		殼架等級電流225A及以下斷路器（一組二對觸頭）
斷路器處于“合”時的位置		殼架等級電流400A及以上斷路器（一組四對觸頭）
		殼架等級電流225A及以下斷路器（一組二對觸頭）

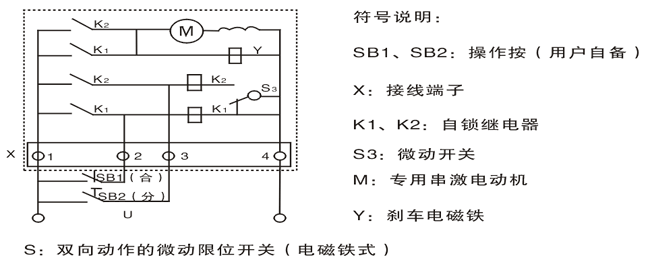

斷路器的外部附件

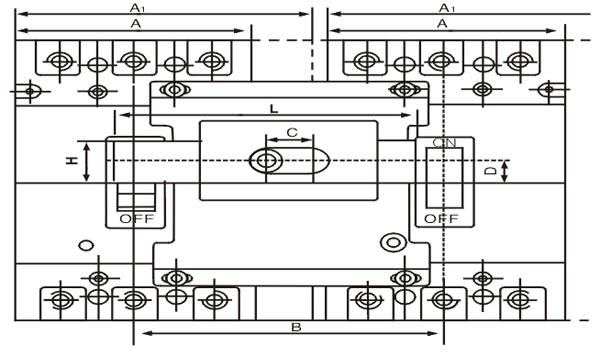

1.兩臺斷路器的機械聯動鎖機構

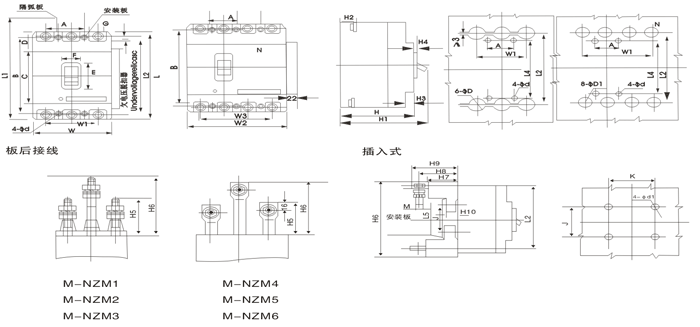

型號	A		B	C	D	L	H	備 注
M-NZM1-63	78		102	18	13	95	22	用于M-NZM1-63N、H
M-NZM2-100	92		120	18	11.5	118	22	用于M-NZM2-100N、H、L
M-NZM3-160	107		135	18	9	130	22	用于M-NZM3-160N、H、L
M-NZM3-225	107		135	18	9	130	22	用于M-NZM3-225N、H、L
M-NZM4-400	150		190	42	16	175	22	用于M-NZM4-400N、H、L
M-NZM5-630	182		220	42	12	198	22	用于M-NZM6-630N、H
M-NZM6-800	210		240	42	29.5	230	20	用于M-NZM-630/800H、L
M-NZM1-63/4P		103	132	18	13	125	22	用于M-NZM1-63四級
M-NZM2-100/4P		122	152	18	11.5	150	22	用于M-NZM2-100四級
M-NZM3-160/4P		142	173	18	9	168	22	用于M-NZM3-160四級
M-NZM3-225/4P		142	173	18	9	168	22	用于M-NZM3-225四級
M-NZM4-400/4P		198	240	42	16	225	22	用于M-NZM4-400四級
M-NZM5-630/4P		240	280	42	12	258	22	用于M-NZM5-630四級

注：※M-NZM2-100飛弧距離為50mm的產品，L1=200mm


M-NZM系列塑料外殼式斷路器
