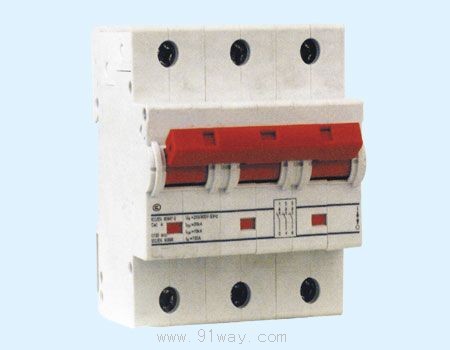

M-LH系列小型斷路器產品詳細說明：

M-LH系列小型斷路器技術參數

電氣參數
a.符合電氣標準：IEC 947.2(EN60947.2) GB14048.2
b.額定電壓Ue：230V/400V；50/60Hz
c.額定分?jǐn)嗄芰�Icn：6kA
d.直流短路分?jǐn)嗄芰Γ鹤畲?0V/單極25kA
e.額定電流In：50,63,80,100,125A
f.脫扣特性：C,D特性曲線
g.最大可連上的熔斷器：200A gL（＞20kA）
h.選擇性級別：3
i.工作環境溫度：-5至+40oC
j.外殼防護等級：IP40(安裝后)
k.壽命：不少于8000次通斷動作

機械參數
a.外露面長度：45mm
b.外殼高度：90mm
c.外殼寬度：27mm每極（單極）
d.安裝方式：采用IEC標準導軌35mm
e.端子形式：提升式接線端子
F.端子接線能力：2.5-50mm2
主要特點
a.極高的分?jǐn)嗄芰�和限流特�?
b.具有觸頭狀態指示器
c.具有專用附件系列

外形尺寸

工業、商業及民用等電氣線路中的短路和過載保護。	額定 電流 In （A）	額定 分?jǐn)?BR>能力 （kA） Lcn	1.5個模數	3個模數
C特性曲線 瞬時特性5~10In 主要用于是商業及民用建筑領域的 配電保護	20	25	M-LH-100/20/1/C	M-LH-100/20/2/C
	25	25	M-LH-100/25/1/C	M-LH-100/25/2/C
	32	25	M-LH-100/32/1/C	M-LH-100/32/2/C
	40	25	M-LH-100/40/1/C	M-LH-100/40/2/C
	50	25	M-LH-100/50/1/C	M-LH-100/50/2/C
	63	25	M-LH-100/63/1/C	M-LH-100/63/2/C
	80	20	M-LH-100/80/1/C	M-LH-100/80/2/C
	100	20	M-LH-100/100/1/C	M-LH-100/100/2/C
	125	15	M-LH-100/125/1/C	M-LH-100/125/2/C
D特性曲線 瞬時特性10~15In 主要適用于工業動力配電領域	50	25	M-LH-100/50/1/D	M-LH-100/50/2/D
	63	25	M-LH-100/63/1/D	M-LH-100/63/2/D
	80	20	M-LH-100/80/1/D	M-LH-100/80/2/D
	100	15	M-LH-100/100/1/D	M-LH-100/100/2/D

負荷能力
適用于單極M-LH系列

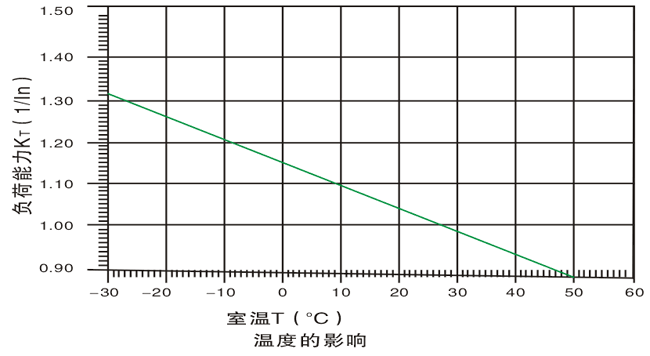

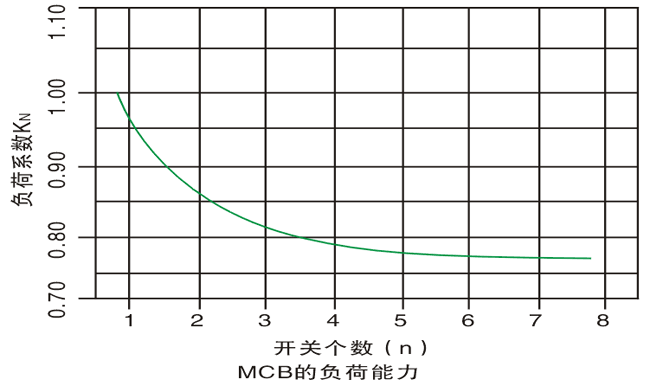

在環境溫度T（oC）和n個開關的工作狀態下允許的負荷：IDL=LnKT（T）KN（N）

用于工業、商業及民 用等電氣線路中的短 路和過載保護。	額定 電流 In （A）	額定 分?jǐn)?BR>能力 （kA） Lcn	4.5個模數                           3極	6個模數                     4極
C特性曲線 瞬時特性5~10In 主要用于是商業及民 用建筑領域的配電保護	20	25	M-LH-100/20/3/C	M-LH-100/20/4/C
	25	25	M-LH-100/25/3/C	M-LH-100/25/4/C
	32	25	M-LH-100/32/3/C	M-LH-100/32/4/C
	40	25	M-LH-100/40/3/C	M-LH-100/40/4/C
	50	25	M-LH-100/50/3/C	M-LH-100/50/4/C
	63	25	M-LH-100/63/3/C	M-LH-100/63/4/C
	80	20	M-LH-100/80/3/C	M-LH-100/80/4/C
	100	20	M-LH-100/100/3/C	M-LH-100/100/4/C
	125	15	M-LH-100/125/3/C	M-LH-100/125/4/C
D特性曲線 瞬時特性10~15In 主要適用于工業動 力配電領域	50	25	M-LH-100/50/3/D	M-LH-100/50/4/D
	63	25	M-LH-100/63/3/D	M-LH-100/63/4/D
	80	20	M-LH-100/80/3/D	M-LH-100/80/4/D
	100	15	M-LH-100/100/3/D	M-LH-100/100/4/D

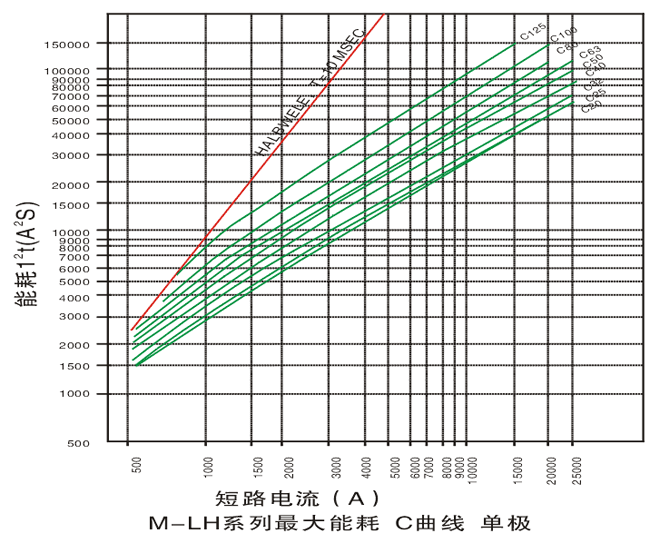

能耗
符合EN960898標準





M-LH（20-100）和熔斷器D0或NH的短路性能
1.4 高選擇性可過1.4kA: □無選擇功能
熔斷絲D01，D02，D03選擇性

熔斷絲NH-00的選擇性

M-LH 的額定電流		熔斷絲gL額定電流（A）
		25	35	50	63	80	100
C特性曲線	20	<0.5	1.0	2.0	2.9	3.9	7.6
	25		1.0	1.9	2.8	38	7.6
	32		1.0	1.8	2.7	3.6	7.0
	40			1.6	2.2	3.0	5.6
	50				2.1	2.8	5.2
	63					2.7	4.8
	80						4.3
	100
	125
D特性曲線	20	<0.5	0.9	1.7	2.5	3.4	6.7
	25		0.9	1.6	2.3	3.2	6.2
	32		0.9	1.5	2.3	3.0	6.0
	40			1.4	2.0	2.6	4.7
	50				1.8	2.3	4.3
	63					2.1	3.7
	80						3.1
	100

脫扣器特性符合IEC898（EN60898）標準；
B特性曲線：一般用于照明配電系統中；
C特性曲線：一般用于照明配電，插座回路或部分
動力配電系統中；
D特性曲線：一般用于動力或其它強感性負載回路

M-LH系列小型斷路器特性曲線
