LDC20流量傳感器

1.不受溫度、壓力、密度、粘度和電導率（不小于最低電導率）變化的影響。
2.傳感器結構簡單，無節流件，不堵塞，故適合于帶有固體顆粒、纖維、懸浮物如泥漿、紙 漿、礦漿、污水等介質的測量。
3.安裝簡單，不需斷流，現場可帶壓開孔 （1.0MPa以下），既經濟又方便。
4.顯示累積流量（十四位顯示）、瞬時流量（六位顯示）。
5.操作設置方便，通過磁隔離鍵或面板上鍵盤或手操器或上位機均可完成設置。
6.零點自校準，消除零漂移。
7.在標定最大流量范圍內，量程可任意設置。
8.正反流向測量，若無特殊要求，出廠為正向測量。
9.小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量。
10.上下限報警，用戶可根據實際需要設定上下限瞬時流量，當流量超過上限或低于下限設定值時蜂鳴器報警或有繼電器輸出（用戶可選）。
11.空管判斷，在工作狀態下，當流量計測量管內空管，瞬時流量顯示為EPo。
12.密碼鎖存功能，流量計通電后，若設置參數，須輸入四位密碼，進行參數設置。
13.斷電保護功能，流量計運算結果和用戶設置參數在斷電后不會丟失，由E2PROM儲存，數據能長期保存，并可通過面板操作，查當前24小時內各小時累計流量。
14.滑動濾波0~20。
15.針對不同的導電介質，儀表系數可修正。

LDC20流量傳感器技術參數

適用管徑：　　　≥80mm
傳感器材質：　　不銹鋼（1Cr18Ni9Ti)
適用介質：　　　導電率≥5μs/cm的液體
流量測量范圍：　可測量范圍0.1~10m/s；
　　　　　　　　量程上限范圍0.5~10m/s；
　　　　　　　　推薦使用范圍1~5m/s。
精度等級：　　　1.0級，2.0級
輸出信號：　　　4~20mADC，負載≤750Ω；
　　　　　　　　0~3kHz，5V有源，可變脈寬，高端有效頻率輸出。
　　　　　　　　RS485接口
工作壓力：　　　1.0MPa，1.6MPa，4MPa，25MPa
流體溫度：　　　-40℃~0℃,0℃~70℃,70℃~180℃
環境溫度：　　　傳感器-40℃~100℃；轉換器-15℃~50℃。
環境濕度：　　　≤85%RH（20℃時）
電纜出口尺寸：　M20×1.5
供電電源：　　　220VAC±10%；50Hz±1Hz；24VDC±10%
功　　耗：　　　≤8W
外殼防護等級：　一體式：IP65,分體式：傳感器IP68；轉換器IP65

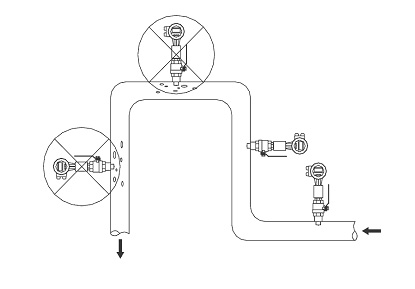

插入式電磁流量計安裝示意圖

選型提示

　選購LDC插入式電磁流量計需詳細確定以下參數管道管徑，測量介質，工作溫度，工作壓力，供電電源，輸出方式(4-20mA輸出)、量程范圍、管道材質，管道壁厚。
