DZB-550系列中間繼電器產品詳細說明：

1 DZB-550系列中間繼電器用途
DZB-550系列中間繼電器用于電力系統二次回路及工業自動化控制回路中，作為轉換控制電路或擴大被控制電路范圍及船舶電站之用

2 特點
2.1 能提供7付動合、動斷及轉換觸點，結構緊湊。
2.2 通過罩殼上的小孔撥動銜鐵，可以試驗觸點動作情況。
2.3 繼電器可以電壓起動電流自保(最多有三個電流繞組)。
2.4 線圈激勵為直流。

3 DZB-550系列中間繼電器動作原理
該繼電器為電磁拍合式結構，并帶有保持線圈，由電磁系統，接觸系統二部分組成，當線圈通電時，通過鐵芯產生磁場吸合吸片，由吸片帶動簧片，使觸點回路轉換，觸點采用雙觸點接觸，有接觸電阻小，接觸可靠性強，斷開負荷容量大等優點。繼電器外殼采用引進Combiflex凸出式模數化插入結構。

4 技術數據
4.1 動作電壓≤70％額定電壓，動作電流≤80％額定電流。
4.2 保持值：電壓≤70％額定電壓，電流≤80％額定電流。
4.3 返回>5％額定值。
4.4 動作時間<40ms。
4.5 線圈功耗：電壓線圈≤4W，電流線圈≤2W。
4.6 觸點長期通過5A電流，并允許通過50A電流時間1s或通過25A電流時間4s。
4.7 觸點能力與RXMAl型相同。
4.8 絕緣耐壓50Hz，1min，2kV。
4.9 沖擊電壓5kV。
4.10 能承受5-15Hz中等震級地震波沖擊。
4.11 額定電壓、額定電流及線圈阻值。（見表2、3）

電壓等級DC(V)	24	48	110	220
線圈阻值(Ω)	330	1400	7000	28000

額定電流DC(A)

0.25

0.5

0.75

1

1.5

2

2.5

3

4

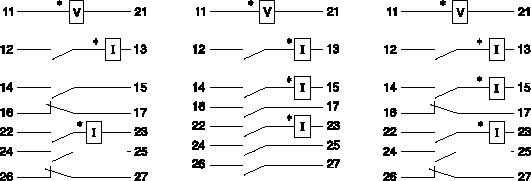

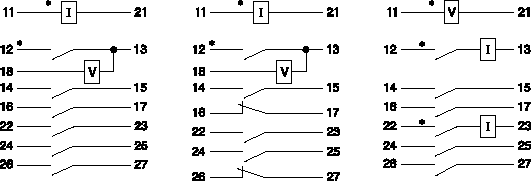

4.12 觸點形式及代號（見表4）

DZB-551 DZB-552 DZB-553

DZB-554 DZB-555 DZB-556

4.13 凸出式模數化插入結構，外形尺寸見《附錄》Ⅲ中附圖1(2S6C)。
4.14 凸出式模數化插入結構底座安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插入1個，按附圖6(2S12C)并排插二個，按附圖7(4S6C)直排插二個，按附圖8(4S12C)可插入四個。

5 訂貨須知
訂貨時請注明型號，觸點代號及電壓等級。
例：DZB-554-DC220V1A

DZB-550系列中間繼電器（暫無圖片）
