1 概述
DY-4型負序電壓繼電器(以下簡稱繼電器)用于發電機和變壓器的繼電保護線路中，作為電壓閉鎖元件，它反應不對稱故障時線路電壓的負序分量。

2 結構和原理
繼電器由負序電壓濾過器(以下簡稱濾過器)和一個作為執行元件的電磁機構組成，執行元件的線圈繞組接到濾過器的輸出回路中，內部接線圖如圖1所示。
濾過器由兩組電阻器和兩個電容器C1和C2，組成，RA=R1+，RC=R3+R4，其中R2和R4為可調電阻，Xa=1/(2πfc1)，Xc=1/(2πfc2) ，當電阻值 Ra=Sqrt(3)*Xa，Rc=Xc/Sqrt(3) 時，在濾過器輸入端上加正序電壓，濾過器沒有輸出(只有很小的不平衡電壓)；而在濾過器輸入端上加負序電壓時則空載時的輸出電壓為1.5UL2 (UL2為負序線電壓)。由于加的是線電壓，因此不存在零序電壓分量。
改變執行元件的指針位置即可進行動作值的整定。
繼電器裝于金屬外殼內，前面有透明罩，嵌入安裝在垂直面板上。

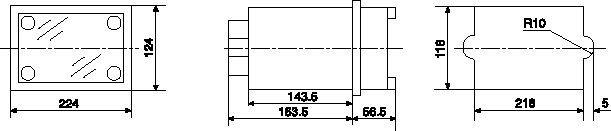

繼電器有A22K結構，其外形尺寸，端子圖及安裝開孔尺寸如附圖所示

圖1 內部接線圖

3 DY-4型負序電壓繼電器技術數據

3.1 額定值：線電壓100、173V，50Hz。
3.2 負序動作線電壓整定范圍：6～12V，10.4～20.8V。
3.3 返回系數不小于0.8。
3.4 當加上對稱的正序1.1倍額定電壓時，繼電器的執行元件應返回到原來位置。
3.5 繼電器允許長期加1.1倍對稱的正序額定電壓。
3.6 在額定電壓下繼電器消耗的總功率不大于20VA。
3.7 當電壓不大于250V、電流不大于2A時，在時間常數為5±0.75ms的具有電感負荷的直流電路中，觸點的斷開功率為50W。
3.8 繼電器所有電路對于外殼的絕緣應有耐受交流50Hz、2000V電壓、歷時lmin的試驗。
3.9 濾過器的電阻，電容的標稱值和執行元件的繞組數據列于表1中。

4 使用和維護
4.1 繼電器使用前應進行機械檢查，如螺釘、螺母是否緊固，執行元件的可動系統轉動是否靈活游絲和接觸系統工作是否正常等。然后靠改變執行元件的指針位置進行繼電器動作值的整定，度度盤上的刻度足指負序動作線電壓的整定值。用模擬相間短路的方法試驗時，動作電壓應為負序動作線電壓的倍，模擬的方法是將模擬短路的繼電器兩端子短接，與非故障相端子之間加單相電壓。在同一整定點下，模擬AB、BC、CA三種相間短路時的動作電壓應彼此接近。
4.2 負序電壓濾過器，繼電器出廠時已調整好，一般不需要再調整。如發現濾過器不平衡(加對稱的正序電壓時輸出端有較大的不平衡電壓)可按以下規定進行調整：
a. 在額定周率50Hz下且電壓波形為正弦波時進行調整；
b. 擰開端子⑦螺釘，斷開濾過器和執行元件的連接電路。在濾過器輸入端上加對稱的正序額定電壓，調整可調電阻器R2和R4，使輸出端上的不平衡電壓最小額定電壓為100V時不大刁1.5V，173V時不大于2.6V，測量不平衡電壓應使用真空管電壓表或高內阻交流電壓表。
如果加對稱的正序電壓有困難，也可以加單相電壓進行調整，首先在A、B相端子(①、③上加100V交流電壓，調整R2，使電容器C1上的電壓UC1=50V，電阻RA上的電壓URA=86.6V；然后在B、C相端子(③、⑤)上加100V交流電壓，調正R4，使UC2 =86.6V，URC=50V。測量電壓應當用精度較高的真空管電壓表或高內阻交流電壓表。
c. 擰上端子⑦螺釘，使濾過器輸出端和執行元件線圈之間接通。如條件許可，加對稱的正序電壓，按技術要求第3.4條檢查繼電器的工作情況。
4.3 需要調整執行元件時，應在其線圈繞組上單獨加交流電壓調整，游絲的反作用力矩和止擋螺釘，使它本身的動作電壓，額定電壓為100V地，最小整定點10V，最大整定點為20V，173V匝最小整定點為18V最大整定點為36V。返回系數不小于0.8。必要時可適當調整觸點位置，但需保證觸點正常，可靠的工作。

5 訂貨須知
訂貨時須指明：
5.1 產品型號、名稱
5.2 訂貨數量。
5.3 額定值。

附圖

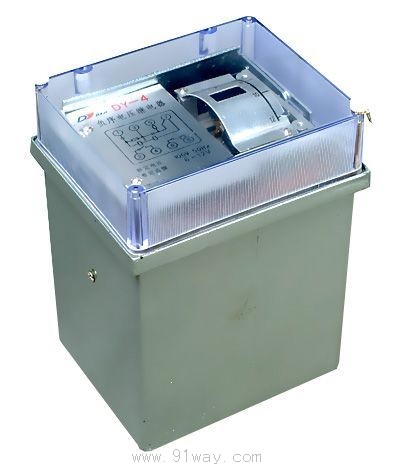

DY-4型負序電壓繼電器
