DX-4A型信號繼電器產品詳細說明：

1 概述

1.1 用途
DX-4A型信號繼電器主要用于電力系統中二次回路的繼電保護線路中，作為動作指示信號用。
1.2 型號及含義

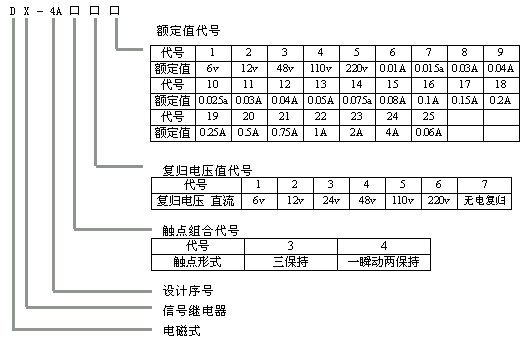

1.21 DX-4A信號繼電器的產品信號按如下方式規定：


1.3 該信號繼電器用于直流操作的保護線路中，作為動作指示器。繼電器工作的正常條件是：
1.3.1 環境溫度：-25~+40℃
1.3.2 海拔高度等于或小于2000m；
1.3.3 周圍空氣的相對濕度：最濕月的月平均最大相對濕度為90％, 同時該月的月平均最低溫度為25℃；
1.3.4 安裝位置偏離其安裝垂直面基軸的任在方向不大于5°；
1.3.5 使用地點沖擊加速度不大于15g；
1.3.6 使用地點不允許有爆炸危險的介質，周圍介質不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有較嚴重的霉菌；
1.3.7 使用地點應具有防護雨、雪、風、沙的設施。
注：對于熱帶繼電器的正常工作條件，應按照熱帶地區的要求來確定。

2 基本結構及工作原理
DX-4A系列繼電器系電磁型脫鉤掉牌顯示繼電器，同時輸出機械保持和瞬動觸點，具有手動復歸或電復歸及兩次掉牌功能，即第一次動作后顯示一條紅色帶，第二次動作后顯示兩條紅色帶。由于動板系統質量和轉動慣量小，并施以預壓力，以及采用脫鉤機構，因而抗震性好，功耗小。繼電器的內部接線圖見圖1。繼電器結構代號為A11K，A11H，A1lQ三種結構，見《附錄》Ⅱ。

3 主要技術性能和參數
3.1 額定值
繼電器工作繞組額定值為：直流6、12、24、48、110，220V或0.01、0.015、0.02、0.025、0.03、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。繼電器電復歸繞組額定值為：6、12、24、48、110、220V。
3.2 動作值與復歸值
a. 動作電壓不大于70％額定值。
b. 動作電流不大于90％額定值。
c. 復歸電壓不大于70％額定值。
3.3 返回值不小于2％額定值。
3.4 功率消耗
工作繞組：電壓型不大于2W。
電流型不大于0.2W。
3.5 觸點容量
保持觸點在電壓220v，電流不超過lA的直流有感電路中(時間常數為5±0.75ms)，分斷容量為50W，瞬動觸點為30W，在220V電流不超過lA的交流電路中分斷容量為200VA。
3.6 介質耐壓
繼電器導電部分對非帶電金屬部分及外殼之間，能耐受交流50Hz、2000V、歷時lmin的試驗。
3.7 抗沖擊性能
能經受15g的加速度沖擊不誤掉牌。
3.8 熱穩定性
在周圍環境溫度40℃時，電壓繞組長期通110％額定電壓，電流繞組長期通以額定電流，繞組溫升不超過65℃，復歸繞組每次通電時間不得超過20s，斷續通電，通斷時間之比不大于1：8。
3.9 壽命：電壽命1000次；機械壽命10000次。
3.1O 該繼電器通常不需維護，但一年應檢查一下掉牌是否靈活，工作電壓線圈是否斷線。

4 訂貨須知
4.1 產品型號、名稱
4.2 值與復歸值。
4.3 訂貨數量。

DX-4A型信號繼電器
