DY-30/Z型電壓繼電器產品詳細說明：

1 概述

1.1 用途
DY-30/Z(DY-35/Z，DY-36/Z，DY-37/Z，DY-38/Z)電壓繼電器(以下簡稱產品)足主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。

1.2 規格及整定范圍如下表1

產品型號	額定電壓 (并聯)	整定值第1點		整定值第2點		整定值第3點		整定值第4點		整定值第5點		整定范圍
		并聯	串聯	并聯	串聯	并聯	串聯	并聯	串聯	并聯	串聯	并聯	串聯
DY-35／Z	30 100 200	12	24	15	30	18	36	21	42	24	48	12～24	24～48
DY-36／Z		40	80	50	100	60	120	70	80	80	160	40～80	80～160
DY-37／Z		80	160	100	200	120	240	140	160	160	320	80～160	160～32C
DY-38／Z

2 DY-30/Z型電壓繼電器的結構及其特點
該產品為插拔式結構，嵌入式安裝，并有透明的塑料外罩，可以方便地觀察產品的電壓整定值及規格，安裝方式亦為凸出式安裝，結構形式為A11K，A11H，A1lQ，產品的外形尺寸及安裝尺寸見《附錄》Ⅱ。
插拔式結構便于調整和維修，產品出廠時，工廠提供安裝和接線的成套零件及按合同供給的備品備件。

3 動作原理
該產品采用整流型原理，磁系統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可根據需要串、并聯，因而可使產品整定范圍變化一倍。
產品銘牌的刻度值及額定值是線圈并聯時的，轉動刻度盤上的指針，以改變游絲的機械反作用力矩，從而可以改變產品的動作值。

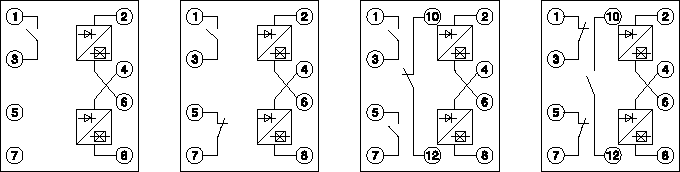

產品內部接線圖如圖1，端子接線圖如圖2。



圖1 內部接線圖



DY-35/Z

DY-36/Z

DY-37/Z

DY-38/Z

圖2 端子接線圖

4 產品的電氣原理及工作原理
4.1 電氣原理
電氣原理圖同內部接線圖
其中：C1 C3--作為降壓元件用
C2 C4--作為濾波用
D1 D2--改善返回系數
4.2 工作原理
交流電壓經整流濾波后加在電磁型電壓繼電器的線圈兩端，線圈所產生的電磁力矩與游絲的反作用力矩相比較而動作。由于交流電壓經整流濾波后避免了電壓過零點，從而使其產生的電磁力矩因電壓過零而引起的抖動現象，提高了電壓繼電器工作的可靠性。

5 DY-30/Z型電壓繼電器主要指標

5.1 產品的返回系數不大于1.25。
5.2 產品動作電壓一致性不大于5％。
5.3 產品的動作時間不大于0.15s，即當工作電壓為0．5倍整定電壓時的動作時間不大于0.15s。
5.4 產品的整定值誤差不超過±5％。

6 產品的接線，調試及所需儀器
6．1 所需儀器：交流電壓表一只(0.5級)，交流調壓器一臺。
6．2 接線與調試

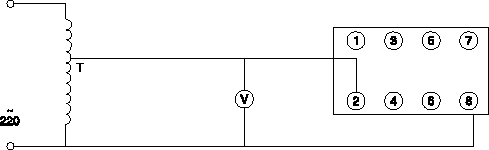

a） 接線圖如圖3
b） 調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高于整定值，然后再慢慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點整定值處。如上調試。



圖3 測試接線圖

7 產品的工作條件
7.1 環境溫度為-25～40℃；
7.2 大氣壓力：80～1lOkPa；
7.3 相對溫度；最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃，且表面無疑露。最高溫度為40℃時，平均最大相對濕度不超過50％。
7.4 使用地點出現的振動響應量和沖擊響應量不超過ZBK45020-90《電力系統保護自動繼電器及裝置通用技術條件》第5.10.4條及第5.10.5條規定的I級嚴酷等級。
7.5 使用地點應具有防御風、雪、雨、沙的保護設施，無腐蝕性氣體和爆炸氣體。

8 使用和維護
繼電器使用前，需去掉外殼，檢查有無在運輸中產生的損壞：如動片碰到磁板、游絲各圈相碰、動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向移動，然后放開，可動系統應當轉回到原平衡位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
8.1 可動系統的軸向活動量在0.15～0.3mm之間。
8.2 動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。
8.3 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合觸點和一動斷觸點。
8.4 當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。
8.5 繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±1mm，動、靜觸點總氣隙不小于2mm。
8.6 靜觸點和限制片之間的距離不大于0.3mm。
8.7 不宜潤滑繼電器的軸和軸承。
8.8 不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的柔軟的布片擦干凈，避免用手指接觸觸點。

9 供應的成套性
與每臺繼電器在一起。工廠應成套供給：
9.1 合格證明書一份；
9.2 使用說明書一份（同一用戶的同一批訂貨供應一份）
9.3 合同規定應提供的備品備件；
9.4 安裝接線的成套零件。

10 訂貨須知
訂貨時須指明
10.1 產品型號、名稱；
10.2 訂貨數量。
10.3 最大整定值。
