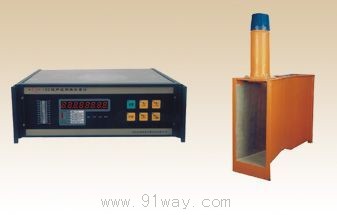

LSQ系列超聲波明渠流量計是用于測量工礦企業自然流管（渠）道污水排放計量的新型測量儀表，簡稱“污水流量計”。它廣泛適用于石油、化工、化纖、輕紡、制藥等行業的污水排放計量，是城市水污染防治和環保部門監控污染物排放的必要儀表之一，也是今后水利部門農灌水排放計量的必備儀表。

該流量計采用水力測流、超聲波測位、微電腦處理、數字顯示及打印記錄等技術，能在較惡劣的環境下安裝、自動計量，具有較高的可靠性和較強的抗干擾能力。安裝維護方便，讀數簡捷。

特點
流量槽用玻璃鋼制成，薄壁堰由不銹鋼或其它耐酸堿材料制成，具有抗腐蝕性能
非接觸式超聲波傳感器測量液位
自動的溫度跟蹤補償
自動的百年日歷硬時鐘
失電記憶功能
齊全的記錄功能
標準信號輸出接口及RS232通訊接口

主要技術指標

工作原理

LSQ超聲波明渠流量計由氣介式超聲波傳感器、溫度補償傳感器、流量槽或薄壁堰，及微電腦測量系統構成的二次儀表組成。當被測介質全部通過流量槽（P槽或P-B槽）或薄壁堰缺口形成自由流時，其流量Q與流量槽或薄壁堰內上流水位H的關系為Q=CHn（n，C為系數）。
氣介式超聲波液位傳感器在微電腦系統的控制下，進行超聲波發射和接收，微電腦通過測量發射波和回波的時間差來計算液位高度，再經過一系列判斷，計算、轉換處理可得出流過槽或薄壁堰的流量Q。

型號選擇及說明

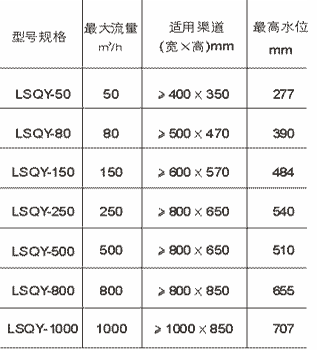

LSQY系列

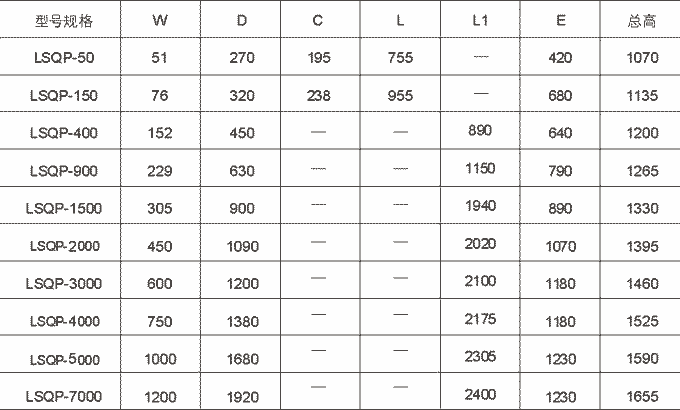

 外形尺寸
 薄壁堰


注： 型號中的Y表示流量計使用薄壁堰

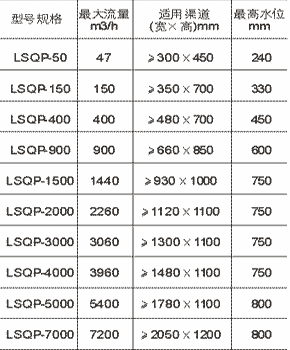

LSQP系列



注： 型號中的P表示流量計使用P槽

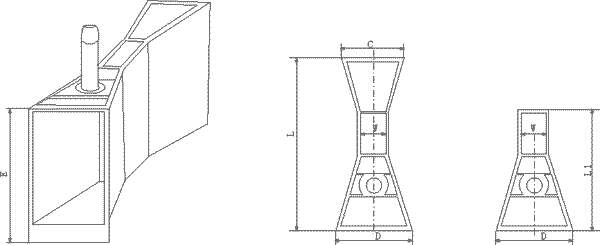

P 槽





注：以上的槽或堰所配二次儀表為：臺式：外形尺寸長×高×寬,mm:340×320×120。
信號線一般配30-40米，如大于60米，需訂貨說明，但不能超過100米。
