16系列面板電表(16C-16L)產品詳細說明：

適用范圍：
16系列面板電表(16C-16L)為磁電系內磁式結構，適用于安裝在各控制系統和配電系統的顯示面板和 大型開關板上指示相關電參數，如：交直流電流、電壓、功率因數、功率、同步值、頻率、展開電壓和過載電流等。產品性能符合 GB7676-1998 標準。
主要技術參數：準確度為： 1.5 、 2.5 級；使用條件： -20 ～＋ 50 ℃ 相對濕度≤85%；耐壓影響：自頻定值變化±15%時，引起指示值誤差不超過基本誤差機械性能：能承受加速為30米/秒²，沖擊頻率每分鐘80-120次、二小時運輸顛震工作位置：垂直方向合用

結構特征：馬賽克外殼，有機玻璃窗口，磁電系內磁式結構

稱		常用規格（測量范圍）	備注
交流電流表	A	0.5-50A	直接接通
		10/5A-800/5A	經電流互感器通次級電流
	KA	10KA-10KA
交流電壓表	V	10V-600V	直接接通
	KV	1KV-35KV	經電流互感器通次級電流 100V
直流電流表	μA、mA	50μA-500μA 1mA-500mA	直接接通
	A	1A-15A
		15A-750A	外附分流器75mV
	KA	1KA-3KA
直流電壓表	V	3V-600V	直接接通
	KV	1KV-3KV	外附定值電阻
頻率表	HZ	45-55HZ 36V 100V 127V 220V 380V	2.5級
功率表	W、VAR	100V 380V 380-380KV/100V 5A 5-10KA/5A經電壓互感器二次電壓 100V經電壓互感器二次電壓 100V	2.5級
功率因數表	COSφ	COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A	2.5級

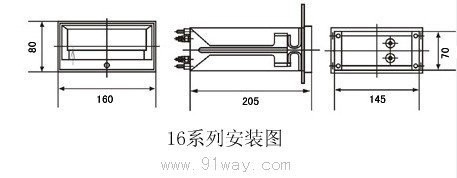

16系列面板電表(16C-16L)
