KHSC電動套筒調節閥產品詳細說明：

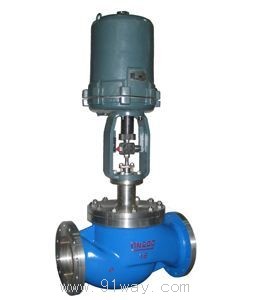

KHSC電動套筒調節閥

概述：
KHSC電動套筒調節閥適用于高壓差級易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閥蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 產品符合GB/T4213-92。

閥　體
型式：直通單座套筒式鑄造球型閥
公稱通徑：25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 單座套筒式柱塞型閥芯
流量特性 等百分比特性（%）和線性特性（L）,參考流量特性曲線圖
套筒形式 分離式套筒
材料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
電動執行機構

型　　式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構
輸入信號：DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻 250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA·DC、4～20mA·DC PSL執行機構：4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz。
361L執行機構：220V，50/60Hz。
RS執行機構：單相控制220V·AC±5%；三相控制380V±5%。
PSL執行機構：單相控制220V，50Hz
手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式

KHSC電動套筒調節閥氣動執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、******橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

公稱通徑	40			50			65			80			100			150			200
閥座直徑	CV= 4.0	CV= 6.3	25	CV= 6.3	25	32	25	32	40	32	40	50	40	50	65	65	80	100	80	100	125
額定Cv值	4.0	6.3	12	6.3	12	21	12	21	30	21	30	50	30	50	85	85	125	200	125	200	310
額定行程(mm)	25						38									50			75

公稱通徑	A
	ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF	JIS 16K RF	ANSI 300RF JIS20、30KRF JIS 30K RF	JIS 600 RF JIS 40K RF PN6.4	JIS 16K 溝槽型 嵌入型	JIS 20K 溝槽型 嵌入型	JIS 30K 溝槽型 嵌入型	JIS 40K 溝槽型 嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

注：法蘭距符合IEC534-3標準

公稱通徑	A
	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

公稱 通徑	執行機構	H				C	φB	E
		常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5D	1300	1515	1710	1940	-	620
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
	LVP5	940	1155	1340	1570	-	345
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5D	1360	1620	1870	2000	-	620
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
	LVP5	1000	1260	1500	1630	-	345
	LVP6	1210	1470	1710	1840	-	445
	LVP7	1290	1550	1790	1920	-	545
200	LHA4D、R	1090	1350	1580	1710	520	470	220
	LVA5D	1475	1740	2025	2155	-	620
	LVA5R	1585	1850	2145	2275	-	620
	LVP5	1165	1425	1665	1795	-	345
	LVP6	1375	1635	1875	2005	-	445
	LVP7	1455	1715	1955	2085	-	545
