用途：
該繼電器是 一種小定值的過電壓繼電器，用于超高壓保護線路中，作為方向橫差的閉鎖元件。

工作原理：
2.1 繼電器由電壓互感器YH，整流濾波及觸發回路，執行元件等環節組成。
2.2 繼電器在正常情況下，BG1導通，BG2截止，執行元件不動作。當所加交流電壓大于繼電器整定值時，觸發器翻轉，即BG1截止，BG2導通，執行元件動作，使動合觸點閉合，動斷觸點打開，完成了繼電器 作用。
2.3 繼電器動作電壓的整定，利用電位器R8來達到。
2.4 BY-4A型電壓繼電器為凸出插拔式結構(T型)。

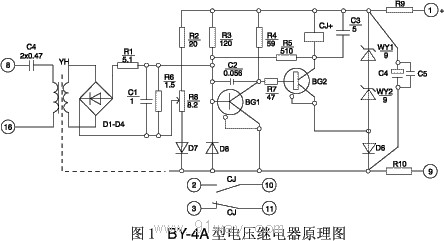

2.5 BY-4A型電壓繼電器原理圖示于圖1。

主要技術參數：
3.1 交流額定值: 110V，50Hz。
3.2 直流額定電壓: 220V，110V，48V。
3.3 整定范圍: 2－15V。
3.4 返回系數: 不小于0.85。
3.5 動作時間: 在1.2倍整定點上動作時間不大于0.04s。
3.6 動作值變差: 任意整定值不大于6%。
3.7 直流電壓變化: 220V，110V時允許在80～110% 范圍內變化，48V時允許在90～110%范圍內變化，繼電器應能正常工作。
3.8 當環境溫度在-10。～ +50。 范圍變化時，繼電器在任意整定點的動作值與溫度為+20℃時的動作值之差，不應超過后者的±10%。
3.9 觸點形式: 一付動合，一付動斷。
3.10 觸點斷開容量: 在電壓不大于220V，電流不大于0.2A的直流有感負荷電流(時間常數不大于5×10-3s)中，斷開容量為25W，在交流電路中為30VA。
3.11 電壽命: 5000次。
3.12 功耗: 額定電壓下，交流電路功率不大于6VA；
直流回路220V不大于6W；
110V不大于4W；
48V 不大于2W。
3.13重量: 約1kg。

繼電器背后接線圖：
BY-4A型電壓繼電器內部接線圖示于圖2。



繼電器外形尺寸及開孔尺寸：
BY-4A型電壓繼電器外形及安裝尺寸見通用型結構系統中的附圖4。

訂貨需知：
4.1 繼電器名稱、型號及數量。
4.2 直流額定電壓。
