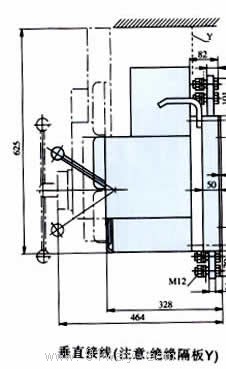

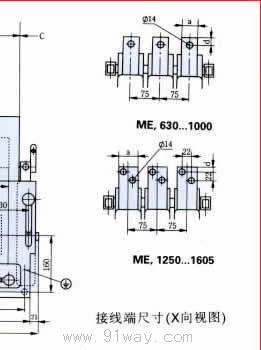

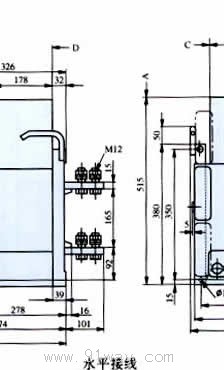

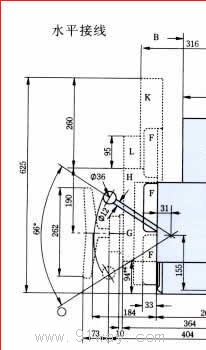

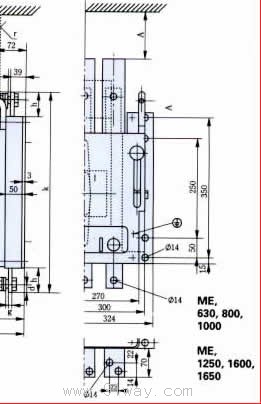

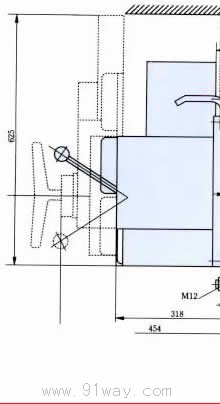

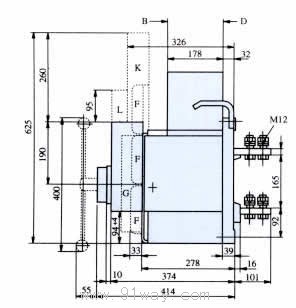

| ME630/800/1000/1250/1600/1605固定式斷路器外形尺寸 |
 |
 |
 |
| F-輔助開關 |
| G-SU控制 |
| H-正面操作機構 |
| K-電動機操作機構 |
| L-釋能裝置 |
| Y-用于垂直接線的絕緣間隔板（用戶自備） |
| ME |
a |
b |
c |
d |
g |
h |
k |
| 630 |
30 |
5 |
61 |
15 |
5 |
50 |
480 |
| 800/1000 |
40 |
8 |
71 |
20 |
8 |
60 |
500 |
| 1250 |
50 |
10 |
81 |
14 |
10 |
70 |
520 |
| 1600 |
50 |
20 |
81 |
14 |
15 |
70 |
520 |
| 1605 |
60 |
20 |
81 |
14 |
20 |
70 |
520 | | | |
 |
 |

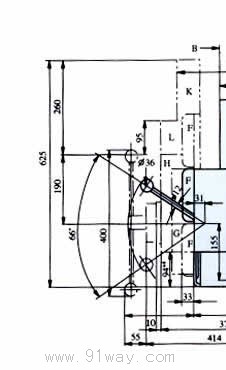

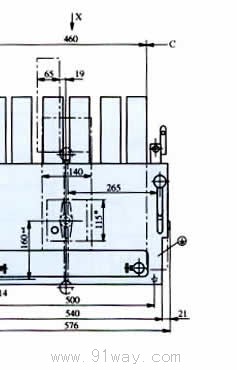

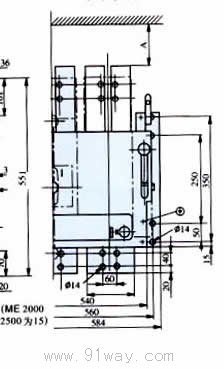

| ME2000/2500/2505固定式斷路器外形尺寸圖 |
| H-正面操作機構 F-輔助開關 L-釋能裝置 |
| K-電動機操作機構 G-SU控制裝置 Y-用于垂直接線的絕緣間隔板（用戶自備） |
 |
 |
 |
 |
 |
 |
 |
 |

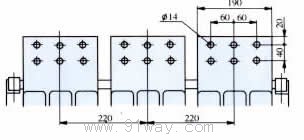

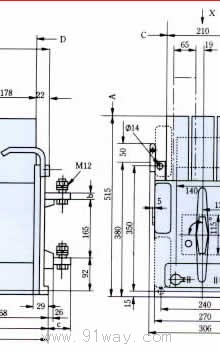

ME 3200接線端尺寸
F-輔助開關
G-SU控制裝置
H-正面操作機構
K-電動機操作機構
L-釋能裝置
Y-用于垂直接線的絕緣間隔板（用戶自備） |
 |
 |
|

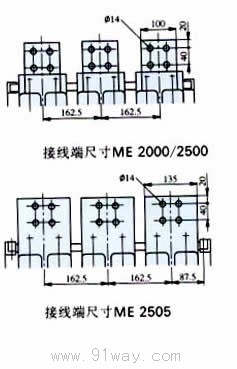

接線端尺寸ME 3205 |
 |
|

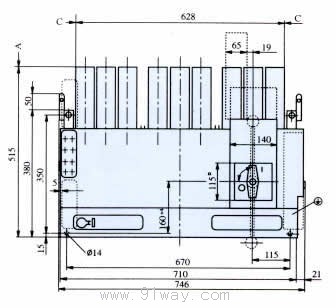

ME630......ME3205 門孔尺寸 |
|

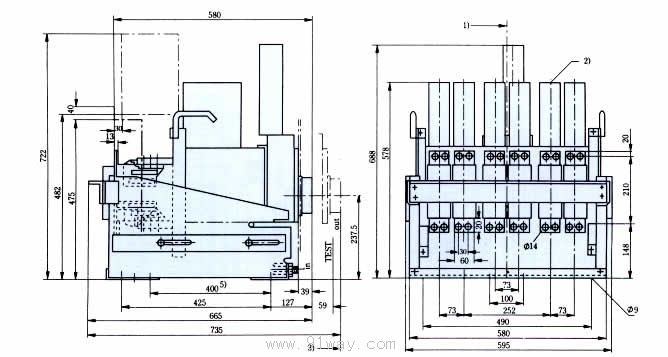

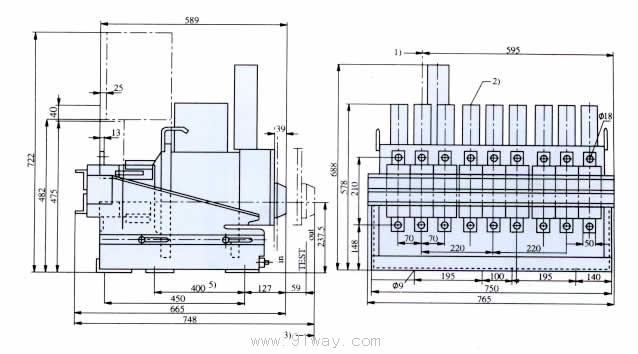

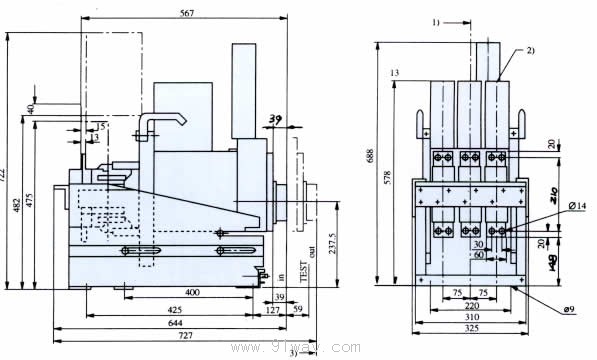

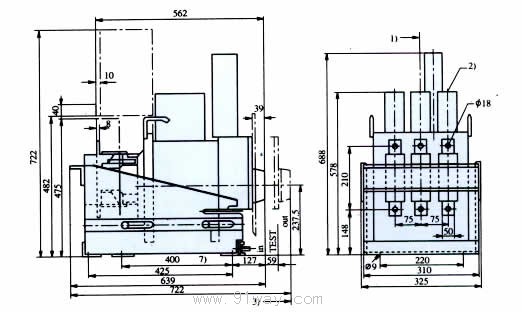

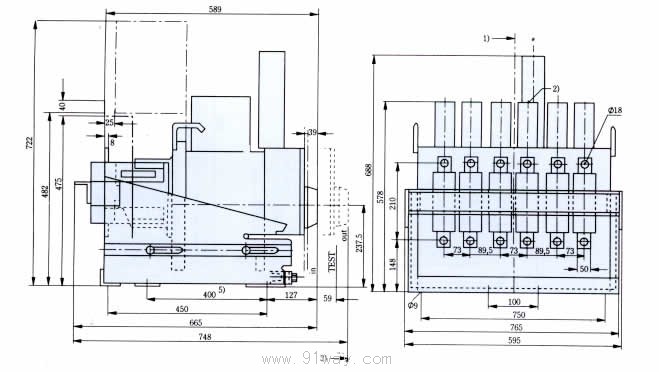

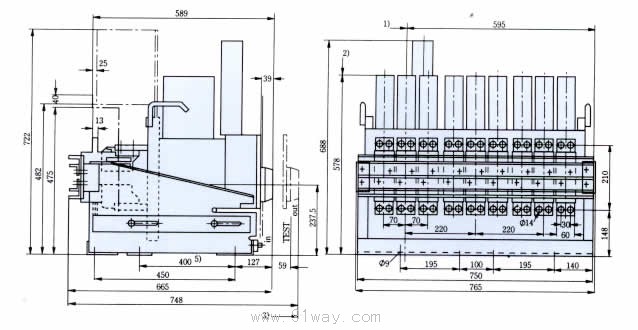

| ME630/800/1000/1250/1600抽屜式斷路器外形尺寸圖 |
|
