BG-12,13B型功率方向繼電器產品詳細說明：

用途：
該繼電器用于電力系統方向保護接線中，作為功率方向元件。BG-12B型繼電器用于相間短路保護。BG-13B型繼電器用于接地保護。

工作原理：

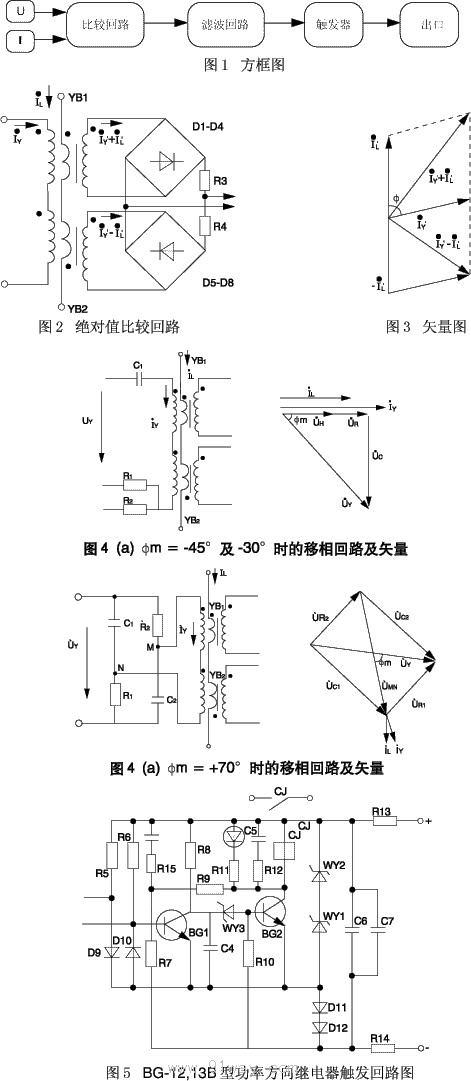

2.1 方框圖示于圖1。
2.2 動作原理
比較回路:利用絕對值比較原理構成，由變壓器YB1和整流橋D1－D4組成工作回路，由變壓器YB2和整流橋D5－D6組成制動回路。變壓器YB1和YB2的初級分別接入電流IY和電流IL。由于YB1的電壓繞組和YB2的電壓繞組同級性串聯，YB1的電流繞組和YB2的電流繞組是反極性串聯(如圖2所示)，在變壓器YB1經整流器D1－D4和D5－D8加以整流，然后進行比較。矢量圖見圖3，IL和IY相位差為:
當-90。< o < 90。時， IY, + IL, > IY,－IL, 繼電器動作。
當 90。 ≤ o ≤ 270。時， IY, + IL, ≤ IY,－IL, 繼電器不動作。
此比較回路在電流IY與IL同相的靈敏度最高，故最大靈敏度0。 IY為電壓線圈中的電流，以達到所需保護的電壓與電流之間的最大靈敏角(相間保護是-45，-30，接地保護+70)需要在電壓線圈之外加移相回路，使電流IY與產生它的電壓UY相差一個適當的相位。移相回路及矢量圖見圖4(a)、4(b)。
濾波回路:
采用 LC，“T”形濾波回路，由比較回路輸出的信號是脈動的直流，經過LC濾波回路后，給觸發回路直流信號；
觸發回路:
由兩個三極管構成的集電級 －基極耦合單穩態觸發器，出口元件是一干簧繼電器見圖6。
當沒有信號輸入時，三極管BG1導通，電容器C4未充電，穩壓器WY3截止，三極管BG2截止，電容器C4充電，穩壓管WY3擊穿，三極管BG2導通，出口元件動作，同時D13發亮。為了消除接點 抖動和保護三極管BG2在繼電器線圈兩端并聯RC回路。
2.3 BG-12、13B型功率方向繼電器為凸出插撥式結構(T)型，具有透明外殼。
2.4 BG-12、13B型功率方向繼電器觸發回路圖示于圖5。
2.5 BG-12、13B型功率方向繼電器外形及安裝尺寸見通用型結構系統中的附圖4。



主要技術參數：
3.1 交流額定值: 110V，50Hz。
3.2 交流額定電流: 5A、1A。
3.3 直流額定電壓: 220V，110V，48V。
3.4 功率消耗: 交流電壓回路不大于3VA，交流電流回路不大于1VA，直流220V不大于6W，110V不大于4W，48V不大于2W。
3.5 觸點性能: 在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流有感電路中繼電器觸點斷開容量為20W，電壽命為104次。
3.6 繼電器最大靈敏角，在額定值下為: BG-12B型-30°±5°，-45°±5°； BG-13B型+70°±5°。
3.7 繼電器在額定直流電壓下，加0-10倍交流額定電流不應有電流潛動，加1.1倍交流額定電壓不應有電壓潛動。
3.8 在最大靈敏角及額定電流下，繼電器的最小動作電壓不大于1V。
3.9 當單獨接入或斷開直流額定電壓時，繼電器不應誤動。當220V，110V直流額定電壓在80-110%額定值范圍內變化時，或48V直流額定電壓在90-110%額定值范圍內變化時，繼電器能正常工作。
3.10 動作時間: 在最大靈敏角4倍動作功率(電流額定電壓為4V)時，繼電器動作時間不大于0.03s。

訂貨需知：
注明產品型號、名稱及數量。
