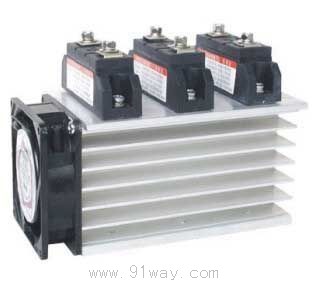

TSR-200DA-H一體化中功率固態繼電器
直流(3-32VDC)控交流(380,480,600VAC)型
| 外形尺寸 |
80/100/120/150/200/330L×125W×177H |

|
| 輸出負載電壓 |
380VAC,480VAC,600VAC |
| 輸出負載電流 |
60A.80A.100A.120A,150A |
| 輸入控制電壓 |
DC3-32V直流/只(建議串聯每只不少于3V) |
| 輸入控制電流 |
6-35mA |
| 通態壓降 |
≤1.5V |
| 斷態漏電流 |
≤1.5mA |
| 斷態時間 |
≤10mS |
| 介質耐壓 |
1500VAC |
| 絕緣電阻 |
500MΩ/500VDC |
| 環境溫度 |
-25℃-+70℃ |
| 安置方式 |
螺栓固定 |
| 工作指示 |
LED |
| 重量 |
/ |
| 說明 |
1、負載10A,必須安裝散熱器,40A以上加風扇強冷或水冷。 2、使用感性負載時,請務必在輸出端并接一壓敏電壓,取值為負載電壓的不小于2倍 3、正確選型為:實際負載工作電流的(3-5倍)余量 |
