WMY型投入式液位變送器

WMY型擴散硅投入式液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，再直接安裝在測量管道上，使用極其方便，廣泛適用于石油、化工、冶金、環保、食品、水利,城市供水,油田等行業的液位測量。液位變送器的卓越品質,滿足了我國工業自動化及部分行業的計量自動化對高精度液位檢測儀表的需求。

一、特點
穩定性好,精度高,性能/價格比高
直接投入被測介質中,安裝使用相當方便
固態結構,無可動部件,高可靠性,使用壽命長
從水、油到粘度較大的糊狀物都可進行高精度的測量,不受被測介質起泡、沉積、電氣特性的影響
無材料疲勞磨損,對振動、沖擊不敏感
寬范圍的溫度補償
具有電源反相極性保護及過載限流保護

二、工作原理
利用靜壓法測量原理
當液位變送器投入到被測液中某一深度時,傳感器迎液面受到的壓力為:P=p.g.H+P·
式中:
  P:傳感器迎液面所受壓力,單位:Pa
  p:被測液體密度,　　　　 單位:kg/m3
  g:當?shù)刂亓�加速�?　　　 單位:m/s2
  p·:液面上大氣壓,　　　　單位:Pa
  H:傳感器投入液體的深度, 單位:m
   同時,通過導氣電纜將液面上的大氣壓P·引入到傳感器的背壓腔,以抵消傳感器迎液面的P·,使傳感器測得壓力為:P=p.g.H
   顯然,通過測取壓力P,可以得到液位深度H。傳感器感測的壓力信號經電路轉換放大,補償后以標準信號輸出。

三、技術性能
適用介質:投入式適用與316不銹鋼,丁腈橡膠,聚氯乙烯共存的介質,法蘭式可測沒強腐蝕性介質。
測量范圍: 0-0.1米～0-35米
精度:0.25%;0.5%
工作溫度:-10℃-+70℃(介質無結晶)
100%等分刻度、LED二種指示表頭，現場讀數十分方便
貯存溫度:-40℃-+125℃
零點溫度系數:±0.015%量程/℃
量程溫度系數:±0.015%量程/℃
長期穩定性:±0.2%量程/年
電源電壓:12-36VDC　標準24VDC
輸出信號:兩線制4-20mADC
最大過載: 不超過管長

四、調試方法：
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0.2極以上），即可調整，步驟如下：
在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA，
變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA，
反復以上步驟兩三次，直到信號正常。
調節完畢，擰緊保護蓋。

五、結構特點

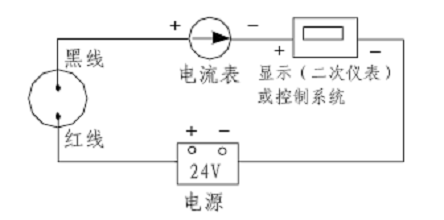

六、電器連接圖：
