GSN系列戶內高壓帶電顯示裝置產品詳細說明：

GSN系列戶內高壓帶電顯示裝置適用于交流50Hz，系統標稱電壓3-35KV的戶內高壓電氣設備上，用于反映裝置設置處的帶電狀況，并能強制閉鎖開關網門、手柄，達到防止誤操作、誤入帶電間隔，達到防誤目的。


結構特征：
戶內高壓帶電顯示裝置由傳感器和顯示器兩部分組成，經用戶外加導線連接為一體，傳感器為環氧樹脂澆注支柱絕緣子式產品，電壓傳感芯棒澆注在內部，其外形可制成不同高度、不同大小和各種裙邊的支柱絕緣子的形式，可同時作為支持絕緣子使用。顯示器有提示型（T）和強制型（Q）兩種。提示型用以反映回路帶電狀況，強制型不但有顯示功能，而且還有強制閉鎖功能，從而提高配套產品的防誤性能。強制型利用電子開關控制電磁鎖，實現強制閉鎖。電壓指示和強制閉鎖工作，均受同一高壓信號所控制，但電路系統又是相互獨立、互不干擾，只要高壓回路帶電，即使顯示電路和閉鎖電路同時出故障，電磁鎖仍處于閉鎖狀態。

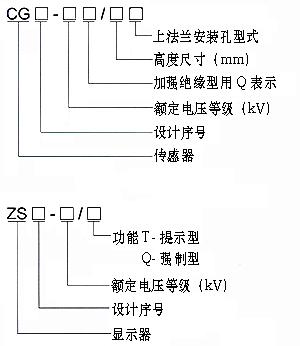

GSN系列戶內高壓帶電顯示裝置傳感器和顯示器型號及其含義:


面板開孔尺寸：
    提示面板開孔：88mm×29mm 或 101mm×72mm
    強制型面板開孔： 101mm×72mm

安裝接線原理：

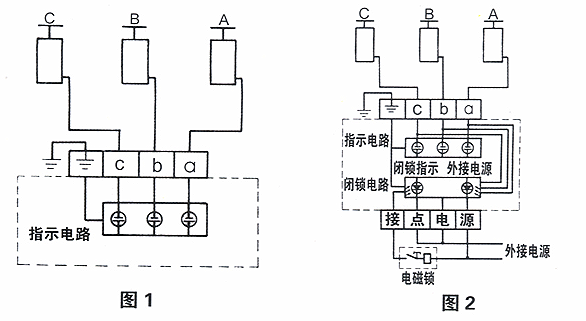

GSN-T提示型顯示裝置接線原理圖（圖1）    GSN-Q強制型顯示裝置接線原理圖（圖2）


GSN系列戶內高壓帶電顯示裝置傳感器型號規格:

號	傳感器型號	高度(MM)	最大直徑(MM)	爬電距離(MM)	搞彎強度(N)	上法蘭				下法蘭中心孔	使用環境
						中心孔M	邊孔M	孔距MM	總孔數
1	CG3-□/130B	130	Φ86	＞230	＞8000	M10	2-M8	28	3	M16	全工況
2	CG3-□Q/130A	130	Φ90	＞230	＞4000		2-M8	28	2	M16	全工況
3	CG3-□Q/130B	130	Φ90	＞230	＞4000	M10	2-M8	28	3	M16	全工況
4	CG3-□Q/130C	130	Φ95	＞230	＞8000	M10	2-M8	28	3	M16	全工況
5	CG3-□Q/130C	130	Φ95	＞230	＞8000	M10	4-M10	28	3	M16	全工況
6	CG3-□/130A	130	Φ106	＞230	＞8000		4-M8	40×40	4	M16	全工況
7	CG3-□Q/130B	130	Φ110	＞230	＞8000	M12	2-M8	40×48	5	M16	全工況
8	CG3-□/135B	135	Φ86	＞230	＞8000	M10		28	3	M16	全工況
9	CG3-□Q/135A	135	Φ95	＞230	＞8000	M12	2-M10		1	M16	全工況
10	CG3-□/140A	140	Φ86	＞230	＞8000		2-M10	24	2	M16	全工況
11	CG3-□Q/140B	140	Φ95	＞230	＞8000		4-M8	24	2	M16	全工況
12	CG3-□/140B	140	Φ106	＞230	＞8000	M12	2-M8	40×48	5	M16	全工況
13	CG3-□Q/140A	140	Φ110	＞230	＞8000	M10	2-M8	28	3	M16	全工況
14	CG3-□Q/140B	140	Φ110	＞230	＞8000	M12	4-M8	40×48	5	M16	全工況
15	CG3-□/145B	145	Φ86	＞230	＞8000	M10	2-M8	28	3	M16	全工況
16	CG3-□Q/145C	145	Φ86	＞230	＞8000		4-M10	40×48	4	M16	全工況
17	CG3-□Q/145C	145	Φ145	＞230	＞8000	M10	2-M8	28	3	M16	全工況
18	CG3-□Q/145B	145	Φ95	＞230	＞8000		2-M8	28	2	M16	全工況
19	CG3-□/145B	145	Φ106	＞230	＞8000	M12	4-M8	40×48	5	M16	全工況
20	CG3-□/150B	150	Φ86	＞230	＞8000	M10	2-M8	28	3	M16	全工況
21	CG3-□/150C	150	Φ95	＞230	＞8000	M10	2-M8	28	3	M16	全工況
22	CG3-□/150B	150	Φ106	＞230	＞8000	M12	4-M8	40×48	5	M16	全工況
23	CG3-□Q/150C	150	Φ110	＞230	＞8000	M12	4-M8 4-M10	48×48 55×36	9	M16	全工況
24	CG3-35Q/340	340	Φ147	＞820	＞8000	M10	2-M10	30	3	M16	全工況
25	CG3-35Q/360	360	Φ147	＞820	＞8000	M10	2-M10	30	3	M16	全工況
26	CG3-35Q/380	380	Φ147	＞820	＞8000	M10	2-M10	30	3	M16	全工況

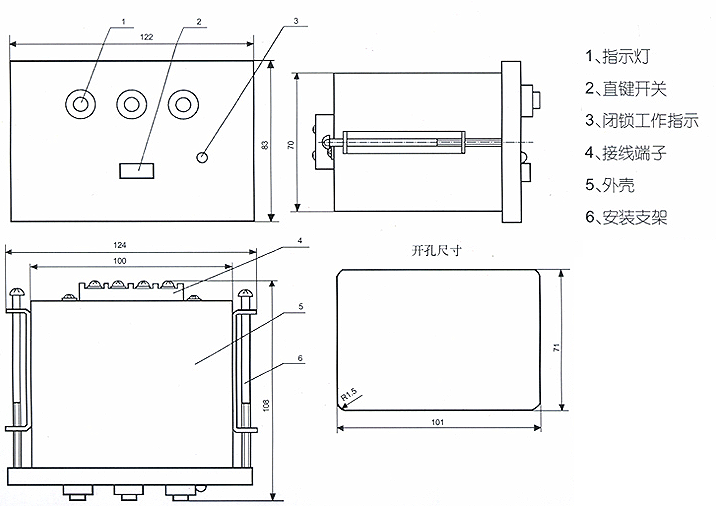

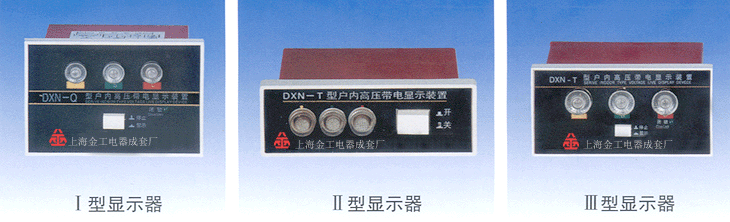

1、I、II型顯示器按功能分：提示型（T）、強制型（Q）。同一型號T型和Q型的外形和開孔尺寸相同（見圖）。
2、II型顯示順按功能分：提示型（T）。外形和開孔尺寸風圖。

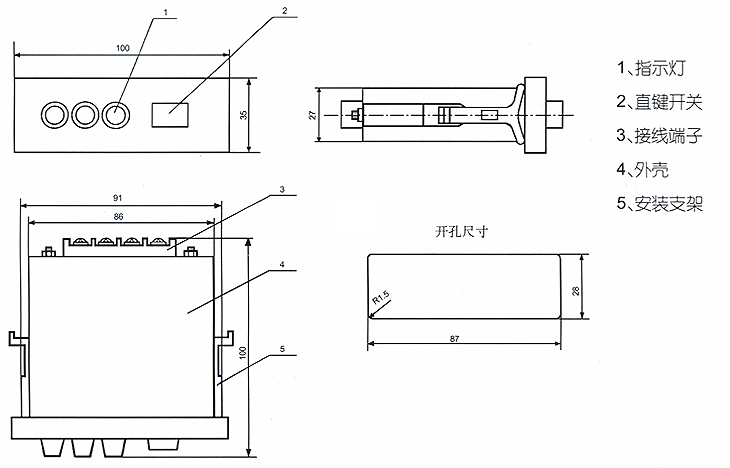

II型顯示器外形、開孔尺寸圖：

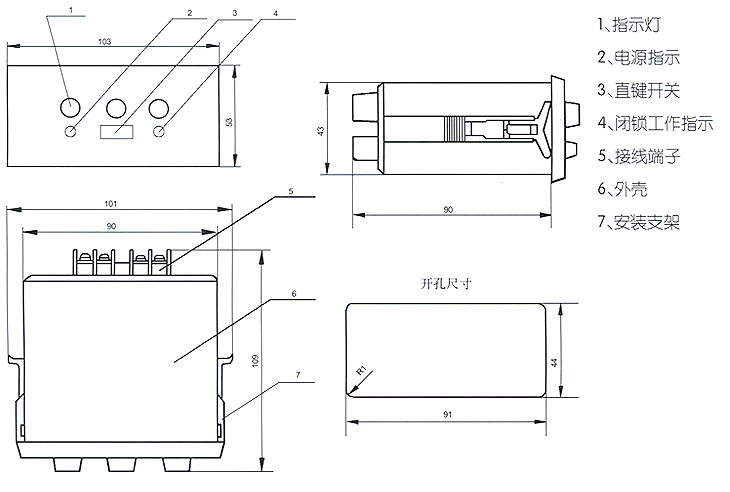

III型顯示器外形、開孔尺寸圖：
