您的位置：您的位置：首頁 → 泵閥管件 → 泵浦產品 → 葉片泵 → T6系列柱銷式單聯葉片泵

產品名稱：

T6系列柱銷式單聯葉片泵

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 葉片泵

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

T6系列柱銷式單聯葉片泵產品詳細說明：

T6型葉片泵是80年代從美國丹尼遜公司引進的高壓葉片泵，它采用浮動側板、柱銷葉片、組合芯子結構、具有壓力高、噪聲小、互換性好等特點。噪聲低于70dB(A)。除組合芯子外，其他零件可與T5系列及美國威格士公司葉片泵互換。

單泵進出油口有4種排列方式，雙聯泵有32種排列方式，用戶可根據需要選擇。

型號說明

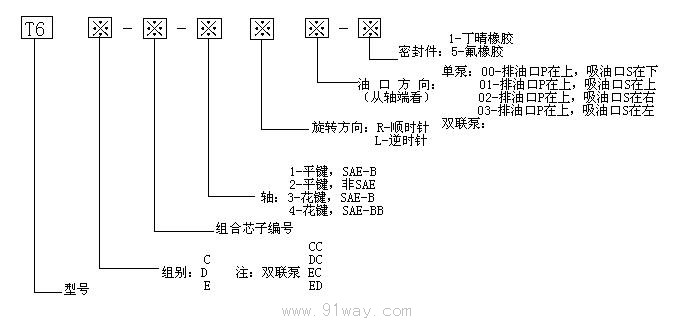

T6系列柱銷式單聯葉片泵選型說明

產品型號		排量ml/r	壓力MPa		轉速r/min		油口聯接蓋(SAE4螺栓型)		質量kg	功率KW
組別	組合芯子編號	排量ml/r	額定	最高	最高	最低	出油口P/in	吸油口S/in	質量kg	功率KW
T6C	3	10.8	21	28	2800	600	1	1 1/2	15.5	6.7
	5	17.1								9.7
	6	21.2								12.3
	8	26.2								14.7
	10	33.9								18.6
	14	45.8								24.9
	17	58.0								31.1
	22	69.9								38.1
	25	78.9								42.6
T6D	28	89.7		24.5	2500		1 1/4	2	27	49.2
	31	98.3								53.7
	35	110.0								59.8
	38	120.3								64.5
	42	136.0								72.8
	45	145.7								78.0
T6E	45	142.4			2200		1 1/2	3	37	78.3
	52	164.8								89.9
	62	196.7								105.7
	66	213.6								115.7

注:雙聯泵有T6CC、T6DC、T6EC、T6ED四個組，可根據用戶要求匹配組合而成。

軸尺寸

型號	軸型號	軸形式	軸標準	軸端長度L/mm	平鍵軸尺寸mm				花鍵軸尺寸mm
					軸徑	鍵截面	裝鍵后軸徑	鍵長度	大徑	小徑	齒數	節距	壓力角	花鍵長度
T6C	1	平鍵	SAE-B	71.4	22.22	6.35	24.94	38.1	－	－	－	－	－	－
					22.2	6.3	24.76
	2	平鍵	非SAE	58.7	22.22	4.78	24.54	31.7	－	－	－	－	－	－
					22.2	4.72	24.41
	3	花鍵	SAE-B	41.1	－	－	－	－	21.79	18.62	13	16/32	30°	15.5
									21.54	18.34
	4	花鍵	SAE-BB	46	－	－	－	－	24.98	21.8	15	16/32	30°	19.1
									24.73	31.53
T6D	1	平鍵	SAE-C	84.7	31.75	7.94	35.2	49.3	－	－	－	－	－	－
					31.7	7.89	35.13
	2	平鍵	非SAE	73.2	31.75	7.94	35.2	38.1	－	－	－	－	－	－
					31.7	7.89	35.13
	3	花鍵	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	25.4
									30.96	26.66
	4	花鍵	非SAE	78.2	－	－	－	－	31.22	26.99	14	12/24	30°	48.3
									30.96	26.66
T6E	1	平鍵	SAE-CC	90.4	38.1	9.52	42.36	50.8	－	－	－	－	－	－
					38.05
	2	平鍵	非SAE	62	31.75	7.93	35.25	25.4	－	－	－	－	－	－
					31.7
	3	花鍵	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	23.9
									30.96	26.66
	4	花鍵	SAE-CC	62	－	－	－	－	37.57	33.32	17	12/24	30°	31.7
									37.31	32.99
T6CC	2	平鍵	非SAE	58.7	22.22	4.78	24.54	31.7	－	－	－	－	－	－
					22.2	4.72	24.35
	3	花鍵	SAE-BB	41.1	－	－	－	－	24.98	21.8	15	16/32	30°	19.1
									24.72	31.53
	4	花鍵	SAE-B	46	－	－	－	－	21.8	18.63	13	16/32	30°	20.6
									21.55	18.35
T6DC	1	平鍵	SAE-C	84.1	31.75	7.94	35.2	49.3	－	－	－	－	－	－
					31.7	7.89	35.13
	2	平鍵	非SAE	73.2	31.75	7.94	35.2	38.1	－	－	－	－	－	－
					31.7	7.89	35.13
	3	花鍵	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	25.4
									30.96	26.66
	4	花鍵	非SAE	78.2	－	－	－	－	31.22	26.99	14	12/24	30°	48.3
									30.96	26.66
T6EC	1	平鍵	SAE-CC	90.4	38.1	9.52	42.36	50.8	－	－	－	－	－	－
					38.05
	2	平鍵	非SAE	62	31.75	7.93	35.25	25.4	－	－	－	－	－	－
					31.7
	3	花鍵	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	23.9
									30.96	26.66
	4	花鍵	SAE-CC	62	－	－	－	－	37.57	32.99	17	12/24	30°	31.7
									37.44
T6ED	1	平鍵	SAE-CC	90.4	38.1	9.52	42.36	50.8	－	－	－	－	－	－
					38.05
	2	平鍵	非SAE	62	31.75	7.93	35.25	25.4	－	－	－	－	－	－
					31.7
	3	花鍵	SAE-C	55.6	－	－	－	－	31.22	26.99	14	12/24	30°	23.9
									30.96	26.66
	4	花鍵	SAE-CC	62	－	－	－	－	37.57 37.31	33.32 32.99	17	12/24	30°	31.7

T6系列柱銷式單聯葉片泵（示意圖）
