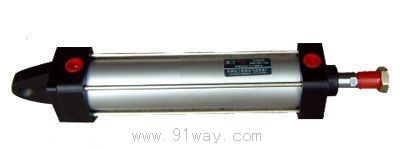

QGA系列無緩沖氣缸產品詳細說明：

QGA系列氣缸是無緩沖裝置的普通氣缸，工作介質為經過凈化處理的含油霧壓縮空氣。



標注說明:QGA①-②-③
①氣缸內徑 ②氣缸行程 ③氣缸安裝形式 無記號：基本型 f：前法蘭式
F：后法蘭式 G：腳架式 B：中間擺軸式 S：尾部懸掛式

QGA系列無緩沖氣缸基本參數:

氣缸內徑 （mm)	行程范圍 (mm)	工作壓力范圍 (MPa)	周圍介質溫度 （℃）	理論作用力（N） （壓力為0.4MPa時計算）
				推力	拉力
φ40	0～300	0.15～0.8	-10～80	500	450
φ50	0～300	0.15～0.8		780	700
φ63	0～800	0.15～0.8		1250	1120
φ80	0～800	0.15～0.8		2010	1880
φ100	0～1500	0.15～0.8		3140	2950
φ125	0～2000	0.1～0.8		4910	4720
φ160	0～2500	0.1～0.8		8040	7720
φ200	0～2500	0.1～0.8		12570	12250
φ250	0～2500	0.1～0.8		19640	19140

注：根據上表選用氣缸時，應將理論推力和拉力增大15～20%
