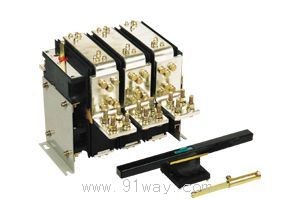

HH15(QSA)系列隔離開關熔斷器組產品詳細說明：

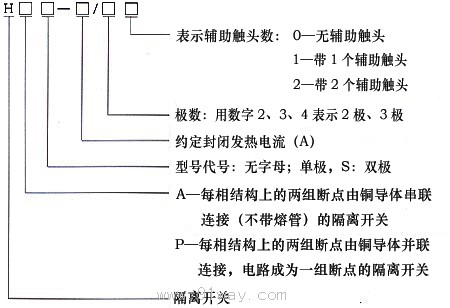

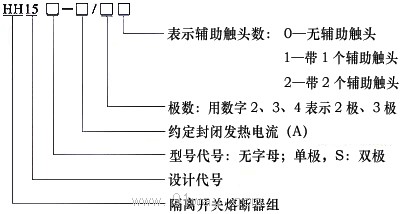

HH15(QSA)系列隔離開關熔斷器組用途
主要使用有具有高短路電流的配電電路和電動機電路中，作為手動，不頻繁操作的主開關或總開關，尤其適用于安裝在較高級的抽屜式低壓成套裝置中。雙投開關用作不頻繁的雙電回路接通和分斷之用。





結構特征：
開關采用全封閉式結構，以保證提高工作可靠性及性能的穩定；具有獨特的滾動插入式觸頭系統。每相都有兩組有兩組這種雙斷點的觸點的觸頭系統，兩組觸頭系統或是串聯、或是并聯，就可滿足電流大小不同的電路及不同工作類別的要求。觸頭系統使電流分別從幾個滾柱通過，其結果使得每個滾柱所受到的電動反力大大減小。在運動過程中，滾柱與靜觸頭的接觸既有滾動又有滑動磨擦，這樣能有效地避免發生熔焊。操作機構有儲能彈簧，因此動觸頭組的運動速度與操作力的大小、操作速度無關。操動器由裝在面板上手柄、與手柄嚙合的驅動連軸節、延伸軸、軸連軸節及驅動軸組成。延伸及軸及軸及軸連軸節只在驅動軸不夠長時才使用。開關在成套裝置柜內安裝的深度可以根據各電器元件成套組合安裝的需要來考慮，有相當大的活動范圍。

HH15(QSA)系列隔離開關熔斷器組技術數據符合IEC947－3、GB14048.3

規格	63	125	160	250	400	630
主極數	3
額定絕緣電壓　　　　　　　　　　　　　　　（V）	Ue=380時，Uj=660;Ue=660時，Uj=1000
額定工作電壓　　　　　　　　　　　　　　　（V）	AC 380 660
約定封閉發熱電流　　　　　　　　　　　　　（A）	63	125	160	250	400	630
額定工作電流(Ie) 380V　AC－23B 660V　AC－23B	63 63	125 100	160 160	250 250	400 315	630 425
額定限制短路電流380VY/H	50/100
額定限制短路電流660V	50
機械壽命　　　　　　　　　　　　　　　　（次）	1700	1400	1400	1400	800	800
電壽命　　　　　　　　　　　　　　　　　（次）	300	200	200	200	200	200
熔斷器額定電流（A）380V/660V時	63/63	125/100	160/160	250/250	400/315	630/425
刀型觸頭熔管型號	00			1-2		3
操作力矩　　　　　　　　　　　　　　　　（Nm）	7.5		16			30
輔助觸頭約定發熱電流Ith 380V、AC－11　　（A）	5

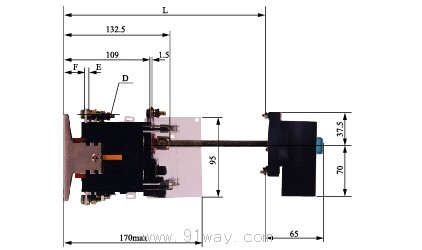

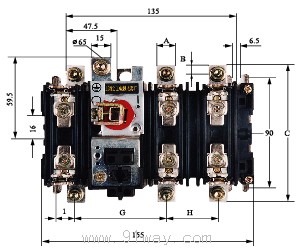

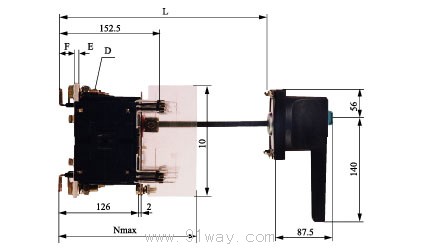

HH15(QSA)系列隔離開關熔斷器組外形及安裝尺寸：

型號	A	B	C	D	E	F	G	H	I	L	L1	L2	L3
HH15-63	12	6	100	M5	2	39.5	72	38.5	9	199-250	250-301	301-385	180-199
HH15-125	15	7.5	116	M5	3	38.5	70	40.5	10	199-250	250-301	301-385	180-199

型號	A	B	C	D	E	F	G	H	I	L	L1	L2	N	O
HH15-160	20	10	146	M8	4	44	107	65	46	226-284	284-342	342-400	189	120
HH15-250	25	12.5	160	M10	4	40	107	65	43.5	226-284	284-342	342-400	209	160
HH15-400	25	12.5	160	M10	6	38	107	65	43.5	226-284	284-342	342-400	209	160

型號	A	B	C	D	E	F	G	H	I	L	L1	L2	L3
HH15-630	40	20	270	M12	6	33	87	87	60	260-295	295-330	330-400	400-500

HH15(QSA)系列隔離開關熔斷器組
