SSJ8系列高精度時間繼電器產品詳細說明：

SSJ8系列高精度時間繼電器用途：

SSJ8系列高精度時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。

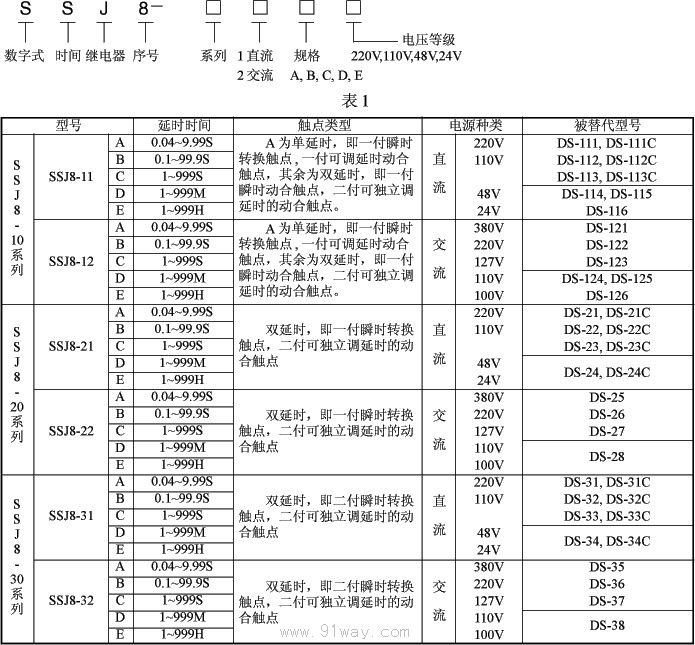

繼電器型號名稱：




工作原理：
本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。
繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

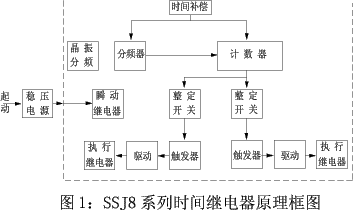

繼電器原理框圖見圖1：



使用方法：
動作時間整定由獨立的兩組三位8421碼撥盤開關構成，其整定公式為： t = k×T（s）（其中k為整定系數，T為撥盤開關的整定數字）。例如：對SSJ8-21A，k值為0.01,若將T整定為357，則整定時間為0.01×357=3.57（s）；再如將T整定為009，則整定時間為0.01×9=0.09（s）

SSJ8系列高精度時間繼電器技術參數：

6.1 延時范圍A：
0.04~9.99S 級差為0.01SB：
0.1~99.9S 級差為0.1S
C：1~999S 級差為1S
D：1~999M 級差為1M
E：1~999H 級差為1H
6.2 延時一致性在基準條件下：
a)延時整定為0.04s~0.99s時，一致性不大于3ms；
b)延時整定大于或等于1s時，一致性不大于(0.1%整定值+3ms)；
6.3 延時整定誤差在基準條件下，平均誤差不大于(0.1%整定值±3ms)。
6.4 返回時間: 繼電器返回時間不大于25ms。
6.5 功耗: 在額定電壓下，繼電器功率消耗不大于10W。
6.6 觸點性能在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流電路中，斷開容量為30W；在電壓不超過250V，電流不超過5A，功率因數為COSφ=0.4±0.1的交流電路中, 斷開容量為250VA。繼電器的電壽命為10^4次。
6.7 介質強度
繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV（有效值）, 50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。6.5 絕緣電阻繼電器各導電端子連在一起對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻，其值應不小于300MΩ。

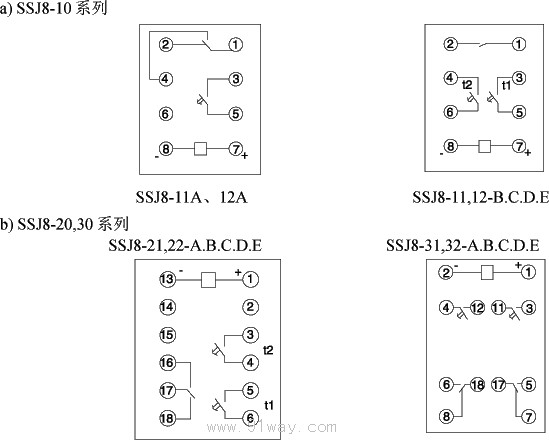

繼電器背后接線圖：




繼電器外形尺寸及開孔尺寸：
10結構見通用結構系統中附圖1；
20結構見通用結構系統中附圖3；
30結構見通用結構系統中附圖7。

訂貨需知：
定貨時須注明繼電器型號規格、額定電壓、接線方式及訂貨數量。如用戶要求按滑動觸點方式供貨，則繼電器可提供一組延時觸點和一組滑動觸點。如要求滑動觸點閉合一定時間后立即返回，定貨時須特別注明，并提出滑動觸點的閉合持續時間。
