CYS-150-Z抗振差壓表產品詳細說明：

CYS-150-Z抗振差壓表

儀表適用于測量有一定腐蝕性、非結晶氣體或液體介質差壓，可同時指示兩個工作壓力的示值及差壓值。
儀表可在沖擊載荷、脈動介質或有機械振動的場所使用。

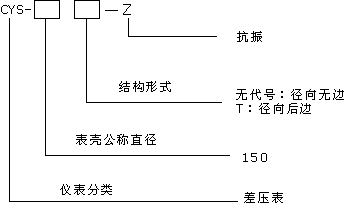

型號命名：




技術參數：

型號	結構形式	差壓范圍（最大靜壓）MPa	精確度%
CYS-150-Z CYS-150T-Z	徑向無邊 徑向后邊	0-0.14(0.25) 0-0.23(0.4),0-0.34(0.6) 0-0.58(1.0),0-0.9(1.6) 0-1.4(2.5),0-2.3(4.0) 0-3.4(6.0)	±2.5

執行標準：Q/320211 DGH04-2002
使用環境溫度：-25℃~55℃
使用介質溫度：小于60℃
溫度影響：（溫度偏離20℃±5℃時）不大于0.4%/10℃。

主要零件材料：

零件名稱	材料
表殼	1Cr18Ni9
引壓系統	1Cr18Ni9
彈簧管	316L

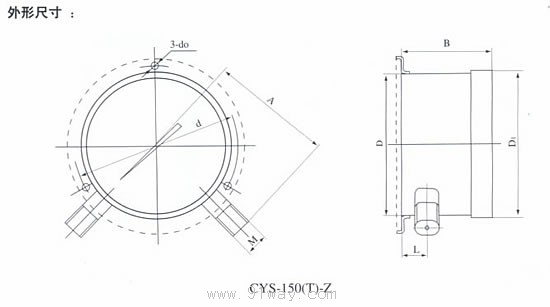

型號	外形尺寸 mm
	D	D1	A	B	d	d0	L	連接螺紋 M
CYS-150-Z	150	161	120	90	/	/	35	20×1.5
CYS-150T-Z	150	161	120	90	165	5.5	35

使用與訂貨須知：
適用有一定腐蝕性氣體環境；
最大正負壓力不得超過最大靜壓的3/4；
訂貨請說明型號、名稱及測量范圍；
連接螺紋可按要求為R1/2、G1/2A。
