您的位置：您的位置：首頁 → 低壓電器 → 電阻器 → 起動電阻器 → RX27-3型瓷殼水泥電阻器

產品名稱：

RX27-3型瓷殼水泥電阻器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 起動電阻器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

RX27-3型瓷殼水泥電阻器產品詳細說明：

RX27-3型瓷殼水泥電阻器

特　　點：電子陶瓷棒芯，陶瓷外殼，阻值范圍寬，阻燃耐高溫，比功率大，安全可靠，絕緣性能好
應　　用：適用于交直流、脈沖電路的分壓、限流和負載
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+275℃)
結構形式：底部腳片引出型焊接安裝
特性要求：引線及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003 GB5732-85 SJ2862～64-88

RX27-3型瓷殼水泥電阻器外型尺寸及主要技術指標

型號	額定功率(W)	外形尺寸(mm)						阻值范圍	絕緣電壓(V)	允許偏差(%)	溫度系數(×10-6/℃)
型號	額定功率(W)	A±1	B±1	L±1.5	l±1.5	H±0.1	B1±0.2	阻值范圍	絕緣電壓(V)	允許偏差(%)	溫度系數(×10-6/℃)
RX27-3 (RXG6)	5W	9.5	9.5	27	15	25	7	0.01～820	700	±5%(J)	±250
	7W	9.5	9.5	35	22.5	25	7	0.01～1.5K
	10W	9.5	9.5	48	35	25	7	0.01～2.2K
	15W	12.5	11.5	48	35	35	10	0.01～2.7K
	20W～25W	14	13.5	65	45	35	10	0.01～5.1K

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±250(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
引出端強度	R≤±(1%R+0.05Ω)	拉力20N 彎曲連續兩次
耐電壓	無擊穿或飛弧	V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃　 2±0.5s
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃　 10±1s
過載	ΔR≤±(2%R+0.1Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
長期負荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
不燃性	不可燃燒	分別按5,10,16倍額定功率交流電壓5分鐘
表面溫升	≤210℃	施加額定功率負荷
穩態濕熱	ΔR≤±(5%R+0.1Ω)	+40±2℃　濕度95～98% 240h

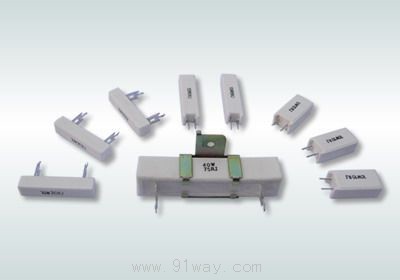

RX27-3型瓷殼水泥電阻器（示意圖）
