| 產品名稱: | XJ-T09系列軸銷式荷重傳感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 儀器儀表 -- 稱重傳感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
XJ-T09系列軸銷式荷重傳感器
軸銷式傳感器是測量軸承、滑輪等構件的經向載荷或鋼絲繩張里的專用傳感器,它可以代替滑輪銷軸安裝在結構中作經向力測量。 可根據不同用途,方便地安裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪(組)、定滑輪(組)、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭,聯接叉、吊環、鋼輪的軸孔內,既能起到替代原有軸的功能,又起到稱重測力傳感器的作用,從而使整個稱重測力控制系統的機械部件大大見換簡化,因而其應用前景非常廣闊
量程:0~20T
XJ-T09系列軸銷式荷重傳感器技術參數
| 參數 | 單位 | 技術指標 | 參數 | 單位 | 技術指標 |
|
靈敏度 |
mV/V |
1.0-1.5 |
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
非線性 |
≤ %F·S |
±0.05 |
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
滯后 |
≤ %F·S |
±0.05 |
輸入電阻 |
Ω |
380±2Ω |
|
重復性 |
≤ %F·S |
±0.05 |
輸出電阻 |
Ω |
350±2Ω |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
安全過載 |
%F·S |
150%F·S |
|
零點輸出 |
≤ %F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000 MΩ(50 VDC) |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
推薦激勵電壓 |
V |
10V ~ 15V |

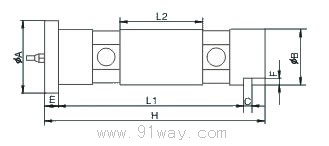

結構尺寸
|
量程 |
H |
E |
φA |
φB |
C |
F |
L1 |
L2 |
|
5t |
240 |
12 |
75 |
60 |
8 |
8 |
204 |
94 |
|
7t |
320 |
20 |
105 |
80 |
12 |
10 |
270 |
120 |
|
10t |
320 |
20 |
105 |
80 |
12 |
10 |
270 |
120 |
|
20t |
360 |
30 |
125 |
90 |
16 |
12 |
300 |
140 |
