ZPQ型氣動閥門定位器產品詳細說明：

概要
ZPQ 型氣動閥門定位器與調節閥配套使用，它根據氣動調節器的輸出信號給調節閥的執行機構氣室輸入供氣壓力，使調節閥的閥芯正確迅速的定位，并根據閥的開度進行反饋。

技術參數和性能

型         號	ZPQ（CHX）-2001（ZPQ-01）	ZPQ（CHX）-2001（ZPQ-02）
產品名稱	氣動閥門定位器（單輸出）	氣動閥門定位器（雙輸出）
氣源壓力	0.14MPa（最大0.25MPa）	0.55MPa （不小于0.35MPa）
輸入信號（標準信號）	0.02-0.1MPa（0.2-0.1kgf/cm2）	0.02-0.1MPa（0.2-0.1kgf/cm2）
輸入信號分程（段幅信號）	0.02-0.06MPa 0.06-0.1MPa	0.02-0.06MPa 0.06-0.1MPa
基本誤差（線性度）	≤±1%	≤±1.5%
回差（變差）	≤1%	≤1.5%
死區（靈敏度）	≤0.4%	≤0.6%
耗氣量	≤450L/H	≤2000L/H
氣源壓力變化影響	≤±1% （氣源變化±10%時）	≤±1% （氣源變化±10%時）
所配執行機構	氣動薄膜式	氣動活塞式
行程范圍	10-60mm 100mm行程作特殊訂貨
作用方式	正作用 反作用
環境溫度	-25-+55℃
相對濕度	5%-100%
連接管徑	Φ6*1 紫銅管
外型尺寸	（203×160×105）mm

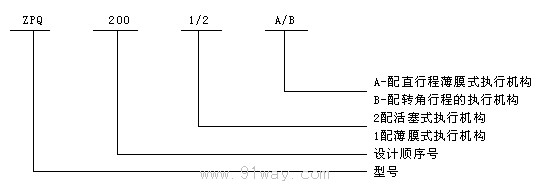

產品型號及規格
