AZ系列高精度行程開關產品詳細說明：

AZ系列高精度行程開關

AZ8000系列高精度行程開關，適用于交流50Hz或60Hz額定電壓至380V，直流電壓至220V的控制電路及輔助電路中，作為機床自動化設備的控制、操縱，限位、行程運動，信號聯鎖等用途的電器元件。產品安全可靠.經濟防塵及防油污，安裝尺寸小，通用性強。產品符合GB 14048.5標準。

AZ系列高精度行程開關技術參數

防護等級	IP64
操作頻率	機械：120次/分
	電氣：30次/分
機械壽命	100×104次
電氣壽命	30×104次
絕緣電阻	≥100MΩ（DC500V）
接觸電阻	≤15MΩ（初始值）
環境溫度	-15oC ~+ 60 oC
相對溫度	≤95%
耐電壓	同極端子間（1000V）
	帶電部件對地間（2000V）
	端子與不帶電金屬件間（2000V）
額定電壓	AC380V DC220V
額定控制容量	AC100VA DC30W

型號	操動方式	動作力 （OF）最大	復位力 （RF）最小	動作行程 （PT）最大	超行程 （OT）最小	差程 （MD）最大	總行程 （TT）
AZ/8104	滾子轉動臂	6N	0．5N	20°	75°	10°	95°
AZ/8107	可調轉動桿	3.4—8N	0.2—0.5N	20°	75°	10°	95°
AZ/8108	可調滾子轉動臂	2-8N	0.1-0.5N	20°	75°	10°	95°
AZ/8111	直壓柱塞式	9N	1.5N	1.5mm	4mm	0.7mm	5.5mm
AZ/8112	直壓柱塞橫裝滾輪	9N	1.5N	1.5mm	4mm	0.7mm	5.5mm
AZ/8122	直壓柱塞橫裝滾輪	9N	1.5N	1.5mm	4mm	0.7mm	5.5mm
AZ/8166	萬向式尼龍彈簧輪桿	0.9N	-	30mm	-	20mm	50mm
AZ/8169	萬向式尼龍彈簧輪桿	0.9N	-	30mm	-	20mm	50mm

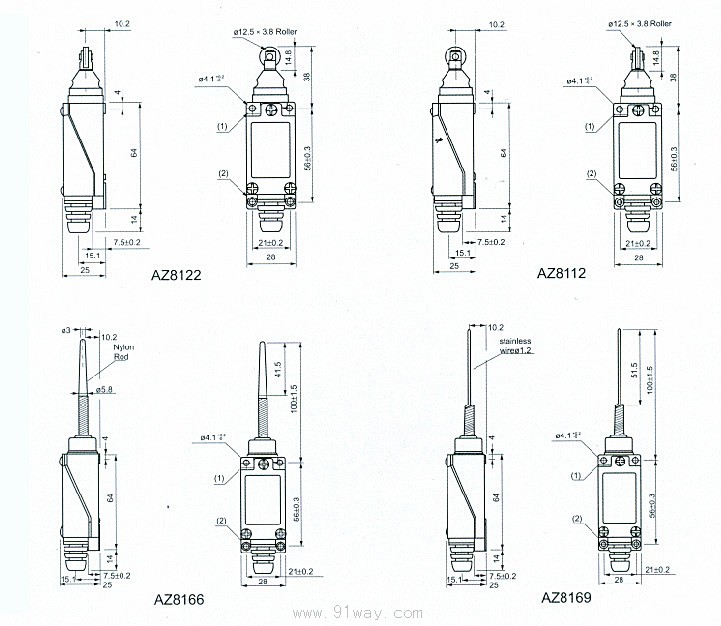

三、外形及圖樣尺寸



AZ系列高精度行程開關
