產品概述:

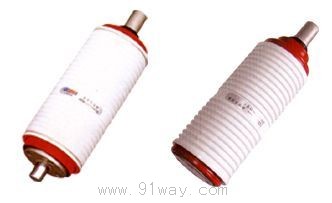

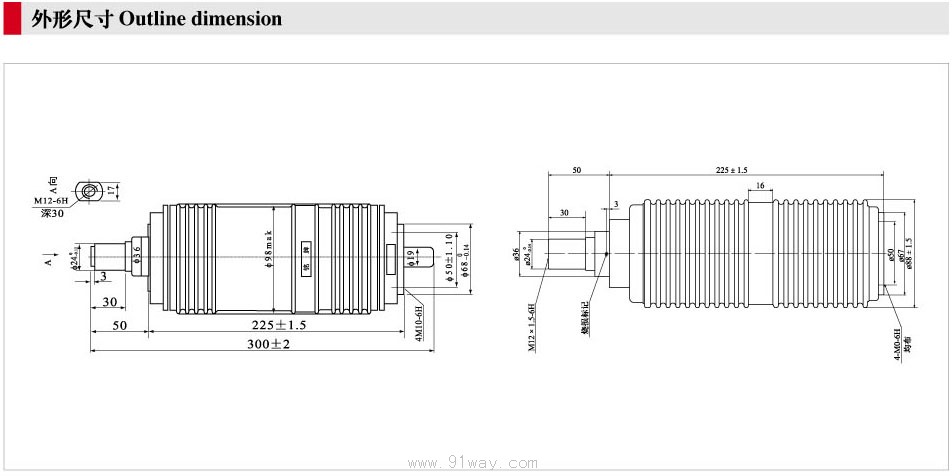

TD-12/1250-25、TD-12/1250-25N真空滅弧室采用波紋狀陶瓷外殼,觸頭為銅鉻材料,杯狀縱磁場結構。具有斷流容量大、絕緣水平高、滅弧能力強、壽命長、體積小等優點和維護簡單,無爆炸危險,無污染、噪音低等優點。用它組裝的戶內真空斷路器用于電力、機械、化工、冶金、礦山、鐵道等部門的輸配電系統作控制和保護。特別適用于頻繁操作的場所。
真空滅弧室主要技術參數
| 參數項目 |
單位 |
參數 |
| 額定電壓 |
kV |
12 |
| 額定電流 |
A |
1250 |
| 額定頻率 |
Hz |
50 |
| 短時(1min)工頻耐受電壓 |
kV |
42 |
| 雷電沖擊耐受電壓 |
kV |
75 |
| 額定短路開斷電流 |
kA |
25 |
| 額定峰值耐受電流 |
kA |
63 |
| 額定短路關合電流 |
kA |
63 |
| 額定短時耐受電流 |
kA |
25 |
| 額定短路持續時間 |
S |
4 |
| 額定單個電容器組開斷電流 |
A |
630 |
| 額定背對背電容器組開斷電流 |
A |
400 |
| 額定操作順序 |
|
分-0.3S-合分-180S-合分 |
| 額定短路開斷電流開斷次數 |
次 |
30 |
| 機械壽命 |
次 |
10000 |
| 觸頭自閉力 |
N |
140±50 |
| 觸頭反力 |
N |
240±50 |
| 額定觸頭壓力下限時的回路電阻 |
uΩ |
≤25 |
| 觸頭允許磨損的厚度 |
mm |
3 |
| 真空滅弧室內部氣體壓力 |
Pa |
≤1×10 |
| 運動部分的質量 |
kg |
1.15 |
| 真空滅弧室質量 |
kg |
4.0 |
TD-12/1250-25、TD-12/1250-25N真空滅弧室配套的真空開關設備的機構特性和機構參數
| 參數項目 |
單位 |
參數 |
| 觸頭開距 |
mm |
11±1 |
| 平均分閘速度 |
m/s |
1.1±0.2 |
| 平均合閘速度 |
m/s |
0.6±0.2 |
| 額定觸頭壓力 |
N |
2500±200 |
| 觸頭合閘彈跳時間 |
ms |
≤2 |
| 觸頭合閘和分閘不同期性 |
ms |
≤2 |
| 分閘觸頭反彈幅值 |
mm |
≤2 |
