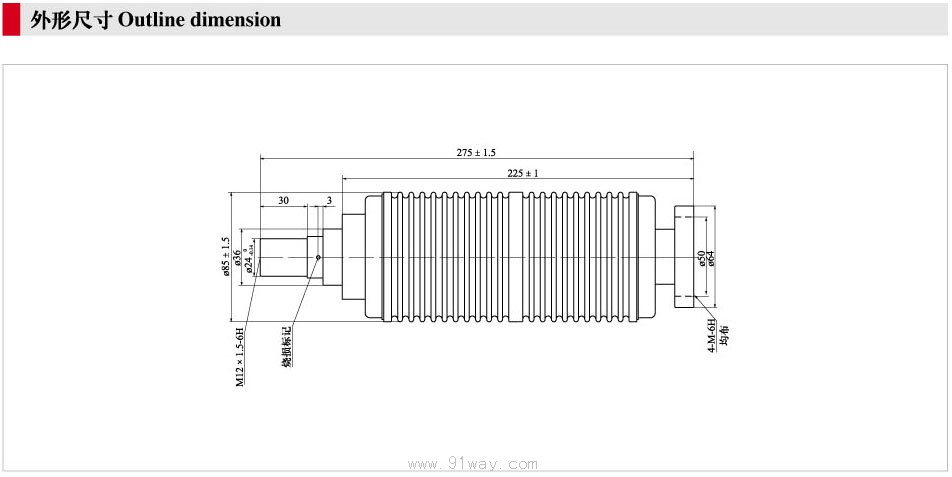

TD-12/630-20B真空滅弧室產品詳細說明：

概述：

TD-12/630-20B真空滅弧室為小型化產品，采用銅鉻觸頭材料，杯狀縱磁場結構，大爬距陶瓷絕緣外殼。產品具有體積小、開斷容量大、絕緣水平高等特點。與相應的戶內、戶外真空斷路器配套，適用于電力、機械、化工、冶金、礦山等工業部門的陪電系統，特別適用于頻繁操作的場所。

真空滅弧室主要技術參數

參數項目	單位	參數
額定電壓	kV	12
額定電流	A	630
額定頻率	Hz	50
短時(1min)工頻耐受電壓	kV	42
雷電沖擊耐受電壓	kV	75
額定短路開斷電流	kA	20
額定峰值耐受電流	kA	50
額定短路關合電流	kA	50
額定短時耐受電流	kA	20
額定短路持續時間	S	4
額定單個電容器組開斷電流	A	630
額定背對背電容器組開斷電流	A	400
額定操作順序		分-0.3S-合分-180S-合分
額定短路開斷電流開斷次數	次	30
機械壽命	次	10000
觸頭自閉力	N	140±50
觸頭反力	N	240±50
額定觸頭壓力下限時的回路電阻	uΩ	≤25
觸頭允許磨損的厚度	mm	3
真空滅弧室內部氣體壓力	Pa	≤1×10
運動部分的質量	kg	1.15
真空滅弧室質量	kg	4.0

TD-12/630-20B真空滅弧室配套的真空開關設備的機構特性和機構參數

參數項目	單位	參數
觸頭開距	mm	11±1
平均分閘速度	m/s	1.1±0.2
平均合閘速度	m/s	0.6±0.2
額定觸頭壓力	N	2000±200
觸頭合閘彈跳時間	ms	≤2
觸頭合閘和分閘不同期性	ms	≤2
分閘觸頭反彈幅值	mm	≤2
