一、概述:

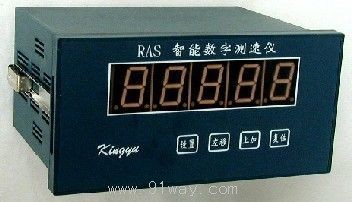

RAS智能測速儀,采用了自適應同步測頻測周法,能檢測0.050Hz~3.000Hz的超低轉速,也能檢測0~10000Hz內的各類轉速,并且有兩路繼電器輸出,和4~20mA標準信號輸出,是單片微處理器作主芯片的新一代轉速測量?jī)x表。該轉速測量?jī)x表可與接近開關、霍爾、光電等各類轉速傳感器配套,用來測量轉速、線速度、流量和角速度,廣泛用于化工、冶金、能源、輕工、紡織、電子、機械、汽車等行業。
該智能測速儀的4~20mA模擬量輸出的滿量程,可通過面板鍵設定,使該儀表成為真正意義上的智能數字 轉速表,該轉速表可與相應的光電轉速傳感器、磁電轉速傳感器、磁敏轉速傳感器、霍爾轉速傳感器配套,進行超低轉速、中高速、高速、超高速以及全速測量控制。超低轉速測量,主要用于空預器轉速測量控制。
常用配套傳感器有:E2G-M30KS10開關
二、RAS智能測速儀主要技術性能:
1.供電電源 :AC 220V,50Hz
2.輸入信號頻率:0.0010Hz~10kHz
3.輸入信號幅值:矩形波 0.5V~12V
4.測速范圍 :0.01~2.00r/min(低速測量時)
5.顯示范圍 :0.01~2.00(低速測量時)
6.測量誤差 :±0.03%(數顯)
±0.3%(4~20mA)
7.設定范圍 :系數 0.0001~99999.
滿量程 0.050 ~ 3.000r/min (低速測量時)
0 ~ 99999r/min (中速測量時)
0 ~ 30.000萬轉/分 (中速測量時)
8.采樣時間 :0.1 ~ 15S
9.使用環境 :溫 度 0~40℃
相對濕度 ≤85%
10.開孔尺寸 :150×75
11.外形尺寸 :160×80×130
12.重 量 :小于1.0kg

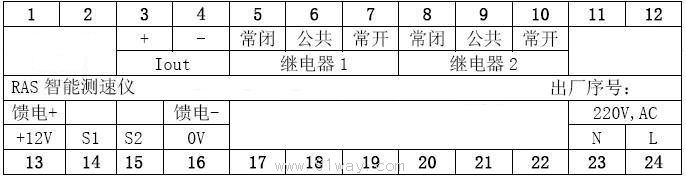

三、RAS智能測速儀接線方式:

+12V和0V給傳感器提供直流電源; 傳感器信號與S1連接;
I+、I-為 4~20mA電流輸出;
J1J2為繼電器常開接點輸出端;
AC,220V為儀表的交流220V電源輸入端。
具體連接方式,詳見傳感器的說明書。
