JSS-22型雙延時時間繼電器產品詳細說明：

JSS-22型雙延時時間繼電器用途：

JSS-22時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。

繼電器型號名稱：




工作原理：
本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。
繼電器一旦施加額定電壓，石英晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

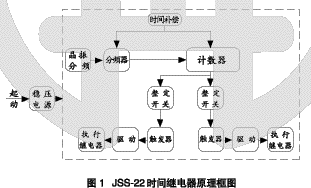

繼電器原理框圖見圖１。



使用方法：
4.1 動作時間整定由獨立的兩組三位8421碼撥盤開關和一位DIP四檔小開關相互配合而成，其整定公式為: t=kT(s) (其中k為DIP四檔小開關的整定數字，T為撥盤開關的整定數字)。例如:k為0.01，T為357，則整定時間為0.01×357 = 3.57(s)。
4.2 由于本產品延時精確，最小延時整定值為20ms，因而希望控制本產品輸入激勵量的觸點無抖動，如使用于輸入激勵量有抖動的場合，用戶須提出特殊訂貨要求。

JSS-22型雙延時時間繼電器主要技術參數：
5.1 額定值直流電壓: 220V, 110V, 48V, 24V。
5.2 整定范圍延時整定范圍: 0.02s －9990s；最小級差為: 0.01s。
5.3 動作電壓繼電器的動作電壓為(60%－70%) 額定值，小于60%額定值可靠不動作。
5.4 返回電壓繼電器的返回電壓應不小于10%額定值。
5.5 延時一致性在基準條件下: a) 延時整定為0.02s－0.99s時，一致性不大于3ms； b) 延時整定大于或等于1s時，一致性不大于(0.1%整定值±3ms)。
5.6 延時整定誤差: 在基準條件下，平均誤差不大于(0.1%整定值±3ms)。
5.7 返回時間: 繼電器返回時間不大于15ms。
5.8 功耗: 在額定電壓下，繼電器功率消耗不大于10W。
5.9 觸點類型: 四付可獨立調延時的轉換觸點。
5.10 觸點性能
在電壓不超過250V， 電流不超過1A， 時間常數為5ms±0.75ms直流電路中，斷開容量為30W；在電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為250VA。繼電器的電壽命為10^4次。
5.11 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
5.12 介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV(有效值)，輸入電路對觸點之間應能承受1kV(有效值)，50Hz的交流試驗電壓，歷時1min的式驗 ，應無絕緣擊穿或閃絡現象。
5.13 抗干擾性能繼電器應能承受頻率為1MHz衰減振蕩波，第一個半波電壓幅值共摸為2.5kV，差摸為1kV的試驗電壓，繼電器不應誤動或拒動。

繼電器背后接線圖：




繼電器外形尺寸及開孔尺寸：
凸出式模數化插入結構中的附圖1和附圖5。

訂貨需知：
訂貨時須注明繼電器型號規格、額定電壓及訂貨數量。
