產品名稱：

GCB-OT6~20kV冷縮戶外終端

型號規格：

放大圖片

產品類別：

常規產品 -- 電線電纜 -- 終端接頭

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

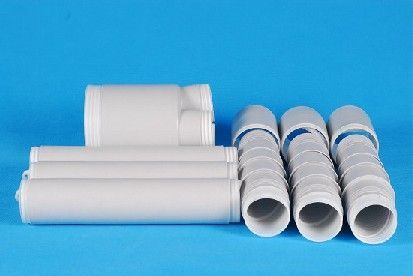

GCB-OT6~20kV冷縮戶外終端產品詳細說明：

GCB-OT6~20kV冷縮戶外終端

1、采用獨特配方的高彈性的硅橡膠作為絕緣材料，硅橡膠作為外絕緣有很多優點：
a、最能抵制懸浮化學污染物，不易粘灰，耐高溫，耐酸堿等腐蝕。
b、天然具有抗紫外線、抗老化能力。
c、絕緣性能好，不易產生導電的碳化通道，抗爬電性能優良，并且具有絕緣再生能力。
d、是一種憎水性物質，能保持高的表面電阻。
e、具有憎水性恢復功能。
2、冷縮式安裝法，安裝方便：
按照規定尺寸開剝電纜固定冷縮端部，抽取支撐條安裝完成。
3、設計工藝先進：
a、恒定持久的徑向收縮力，與主絕緣表面接觸緊密，不因電纜彎曲造成絕緣死角，解決了“電纜呼吸作用”造成的水汽滲透問題。密封防水好。
b、不動明火，不存在將電纜本體絕緣，絕緣管等材料損壞的可能，不存在收縮不到位遺留空隙引起內爬電擊穿的可能。
c、單體式構造，應力管、絕緣管、裙邊等界面接觸緊密，一次完成，安裝簡便可減少安裝差錯。
d、所需工具少，接地彈簧、清潔劑等配套齊全，無須噴燈。
4、品質卓越：
a、100％出廠檢驗，品質穩定。
b、永久變形率小，能長期保證高彈性。
c、平均使用壽命長25-30年。
d、所有組件均通過國家檢測中心-武漢高壓所得的權威檢測合格。

產品用途：
安裝在電纜線路的兩端，將電纜與電網或其他用電設備相連接，同時又能保證電纜的絕緣密封；采用智能型應控單元施加到電纜半導電屏蔽末端的絕緣表面上，以控制電纜終端的電應力，使其分布均勻。

選型表1：

產品名稱	產品型號	電壓等級	應用電纜截面(mm²)
冷縮戶內終端	GCB-IT115	6/6kV 6/10kV 8.7/10kV 8.7/15kV	25-70
	GCB-IT215		95-150
	GCB-IT315		185-240
	GCB-IT415		300-400
	GCB-IT515		500
	GCB-IT615		630
冷縮戶外終端	GCB-OT115	6/6kV 6/10kV 8.7/10kV 8.7/15kV	25-70
	GCB-OT215		95-150
	GCB-OT315		185-240
	GCB-OT415		300-400
	GCB-OT515		500
	GCB-OT615		630

GCB-OT6~20kV冷縮戶外終端選型表2：

產品名稱	產品型號	電壓等級	應用電纜截面(mm²)
冷縮戶內終端	GCB-IT115	12/20kV	25-50
	GCB-IT215		70-120
	GCB-IT315		150-185
	GCB-IT415		240-300
	GCB-IT515		400-500
	GCB-IT615		630
冷縮戶外終端	GCB-IT115	12/20kV	25-50
	GCB-OT215		70-120
	GCB-OT315		150-185
	GCB-OT415		240-300
	GCB-OT515		400-500
	GCB-OT615		630

選型表3：

產品名稱	產品型號	電壓等級	應用電纜截面(mm²)
冷縮戶內終端	GCB-IT130	18/20kV 18/30kV	50-95
	GCB-IT230		120-240
	GCB-IT330		300-400
	GCB-IT430		500-630
冷縮戶外終端	GCB-OT130	18/20kV 18/30kV	50-95
	GCB-OT230		120-240
	GCB-OT330		300-400
	GCB-OT430		500-630

GCB-OT6~20kV冷縮戶外終端性能

序號	名稱	冷縮電纜終端
1	型號	25-630mm²	25-630mm²	50-630mm²
2	標稱電壓(kV)：	8.7/10，8.7/15	12/20	18/20，18/30
3	允許最高持續運行電壓(kV)：	17.5	24	36
4	耐受沖擊電壓(kV):	95	125	170
5	導體額定溫度	與電纜一致
6	正常運行溫度(℃)	90
7	短路時溫度(℃)	250
8	傳輸容量	與電纜一致
9	短路容量	與電纜一致
10	爬電比距	大于3.1cm/kV
11	與設備連接執行標準	GB/T 14315
12	高度（長度）	戶外260mm；戶內285mm	戶外295mm；戶內280mm	戶外330mm；戶內310mm
13	接地部分允許通過的短路電流	不小于所選配的電纜
14	重量(kg/個)	單芯1 kg/套三芯3kg/套	單芯1kg/套三芯3kg/套	單芯1.3kg/套三芯4kg/套

GCB-OT6~20kV冷縮戶外終端（示意圖）
