CY-Y系列油泵電機組產品詳細說明：

CY-Y系列油泵電機組是CY14-1B系列高壓軸向柱塞泵和Y系列異步電動機的機電一體化元件。它與傳統的油泵-聯軸器-電機傳動裝置相比，省去聯軸器和泵支架，安裝底板可縮小1/2以上，軸向總長度可減少1/3-1/4，具有結構緊湊、體積小、重量輕、振動小、噪音低、使用方便等優點，因此，油泵電機組具有顯著的技術經濟效益。它可廣泛用于機床、鍛壓、冶金、船舶、礦山等用導步電動機驅動的液壓設備中。

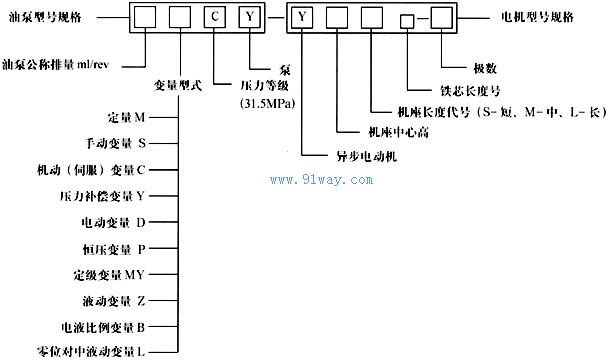

CY-Y系列油泵電機組型號說明


CY-Y系列油泵電機組技術參數

型號

公稱排量 (ml/r)

額定壓力 (mpa)

公稱轉速 (r/min)

電機功率 (KW)

變量形式

C

Y

D

S

M

P

L

Z

MY

B

10※CY-Y※※

10

1000、1500

2.2-11

√

√

√

√

√

√

-

√

√

√

25※CY-Y※※

25

1000、1500

3-22

√

√

√

√

√

√

-

√

√

√

40※CY-Y※※

40

1000、1500

3-27

√

√

√

√

√

√

-

√

√

√

63※CY-Y※※

63

31.5

1000、1500

7.5-55

√

√

√

√

√

√

-

√

√

√

80※CY-Y※※

80

1000、1500

7.5-75

√

√

√

√

√

√

-

√

√

√

160※CY-Y※※

160

1000、1500

18.5-132

√

√

√

√

√

√

√

√

√

√

250※CY-Y※※

250

1000、1500

22-200

√

√

√

√

√

√

√

√

-

√

400※CY-Y※※

400

21

1000

30-132

√

√

√

√

√

√

√

√

-

√

工作原理
CY-Y系列油泵電機組是CY14-1B系列軸向柱塞泵和Y系列異步電動機組成的機電一體化元件。它根據CY14-1B油泵和Y系列電動機的規格組成多種CY-Y型式的油泵電機組裝置，與傳統的油泵——電動機傳動裝置相比，省去了聯軸器和油泵支座，安裝底板可縮小1/2以上，軸向總長可減少1/3-1/4，具有結構緊湊、體積小、重量輕、振動小、噪音低、使用方便等優點。廣泛應用于機床、鍛壓、礦山、冶金、船舶、注塑機用異步電機驅動油泵的液壓設備中。
CY-Y系列油泵電機組具有CY14-1B系列油泵相同的工作參數和變量形式，可根據用戶需要，配以不同功率的電機組成相應規格型號的油泵電機組。
