YLER系列力矩三相異步電動機產品詳細說明：

一、概述
YLER、YLJ系列力矩三相異步電動同、具有起動轉矩大，堵轉電流小，機械特性較軟，或帶有制動器和溫度保護，結構緊湊，體積小等特點。該系列電動機工作制為斷續周期工作制（S5）。
YLER和YLJ系列電動機主要用在機床自動刀架轉位原件，是引進國外產品的替代產品。
YLER系列力矩電機是由電動機、制動器、熱保護器三者組成一體，整機結構緊湊，體積小。

二、型號說明

三、安裝型式
1.機座無底腳，端蓋有凸緣，凸緣有通孔。
2.機座無底腳，軸伸端無端蓋，機座上有螺孔。

四、使用條件
環境溫度：最高溫度為40℃，最低溫度為-15℃
海拔不超過1000m
電源電壓380V頻率50HZ
制動器電壓：DC24V

五、技術數據、外形及安裝尺寸

型號	額定堵轉轉矩 N·m	堵轉電流 A	轉速 r/min	噪聲 dB(A)	制動力矩 N·m	制動電流 A	溫度續電器
							斷開溫度 ℃	觸頭容量
YLER-5-6	5	3	740	62	3	0.65	115±5℃	AC 220V 2A
YLER-9.4-6	9.4	4.5	890	62	3	0.65	115±5℃	AC 220V 2A
LYER-18-4A	18	7.5	1500	70	6	1.3	115±5℃	AC 220V 2A

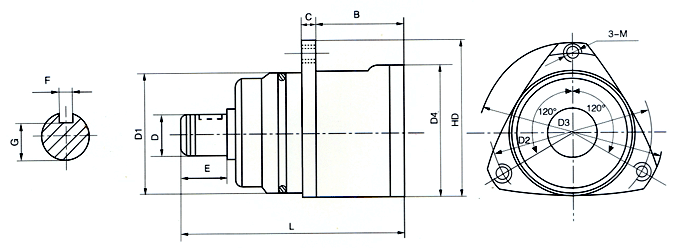

YLER-5-6與YLER-9.4-6外形及安裝尺寸見表1、圖1。

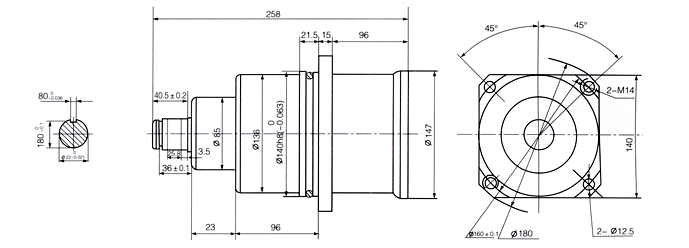

YLER-18-4A外形及安裝尺寸見圖2。

表1
單位mm

型號

安裝尺寸及公差

外形尺寸

D

D1

D2

C

M

E

F

G

HD

B

D3

D4

L

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

位置度公差

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

極限偏差

YLER-5-6

16

+0.008

1）100

115

7

±0.18

8

Φ0.4

21

±0.26

5

0-0.03

13

0-0.1

115

91

126

108

180

YLER-9.4-6

-0.003

2）125

140

8

±0.18

10

Φ0.4

29

±0.26

138

102

154

128

205

注：1）配用95×2.65“○”型密封圈。
2）配用120×2.65“○”型密封圈。

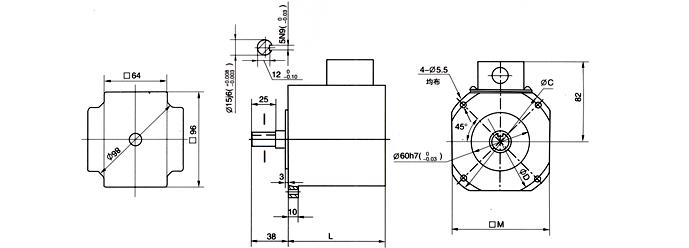

六、YLJ系列技術數據、外形及安裝尺寸（圖3、表2）

表2

型號	堵轉轉矩 Nm	堵轉電流 A	轉速 r/min	外形尺寸
				L	ΦC	ΦD	□M
YLJ-5-6B	5	3	750	125	135	125	115
YLJ-3-6B	3	1.6	730	113	120	108	100
YLJ-3-4B	3	2	1240
YLJ-1-6B	1	1	630	100
YLJ-1-4B	1	1.4	1140

七、訂貨須知
1.樣本中提供數據僅供參考，若有變動，不另通知。
2.訂貨時請注明產品型號、額定堵轉轉矩，同步轉速、電壓、頻率及安裝結構的形式等。
3.若有特殊要求，經雙方協議后，可為您供應特殊要求電動機。
