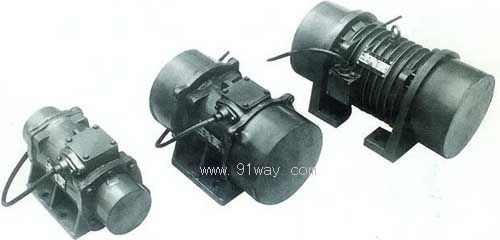

YJZ系列振動源三相異步電動機產品詳細說明：

一、概述
YJZ系統振動源三相異步電動機是機械工業部濟南鑄鍛機械研究所與我公司共同研制開發的新產品，也是T01系列的改型產品，它是各類振動機械的通用型激振源，可廣泛應用于礦山、建筑、建材、冶金、鑄造、機械制造、化工、糧食、煤炭、電力、交通運輸和鐵路等行業，用于完成給料、輸送、篩分、脫水、冷卻、干燥、選剔、粉磨、光飾、落砂、成型、振搗、夯土、壓路、料倉防閉塞等各種工作。

二、特點
1.YJZ系列振動源三相異步電動機與T01系統相比，體積小、重量輕。
2.耐振能力強，可在19.6m/S2的振動加速度下運行。
3.起動迅速，停車平穩。
4.全封閉結構，可在任何無防爆要求的粉塵環境下工作。
5.激振力無級可調，使用方便。
6.軸承潤滑選用特殊的耐高溫、耐磨油脂、并采用了可靠的防塵密封裝置，長期使用能保證良好的潤滑效果和長的使用壽命。
7.電機接線盒內填充有耐油、耐水、耐老化、絕緣性能良好的不干性填料，因此使用安全、可靠。
8.可多機組合成各種振動形式，以完成各種作業要求。
9.可多機組合成各種振動形式，以完成各種作業要求。
9.規格齊全，振次有3000、1500、1000r/min,激振力從1~160KN，能滿足各種振動機械的工作需要。

三、使用條件
環境溫度：不超　過400c。
海拔：不超過1000m
電壓：380V
頻率：50HZ
接線方式：Y/△，絕緣等級：B級（根據需要可達到F級）
工作方式：連續（S1）
防護等級：IP55

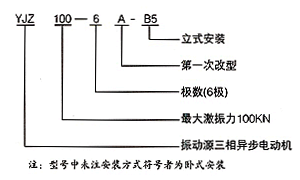

四、YJZ系列振動源三相異步電動機型號說明

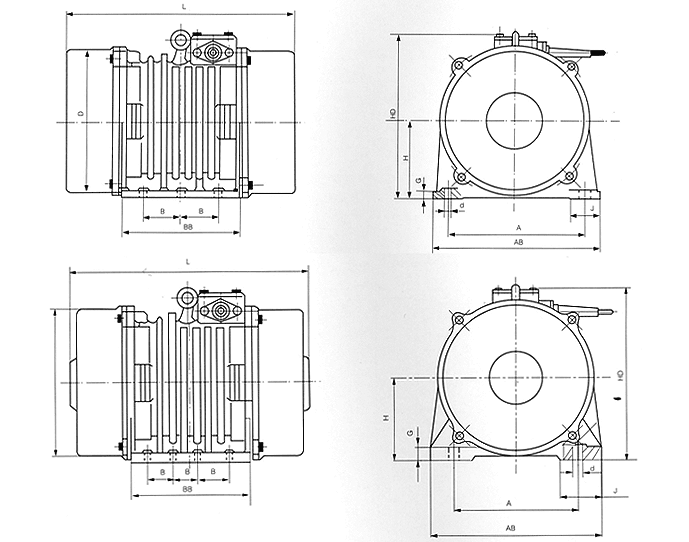

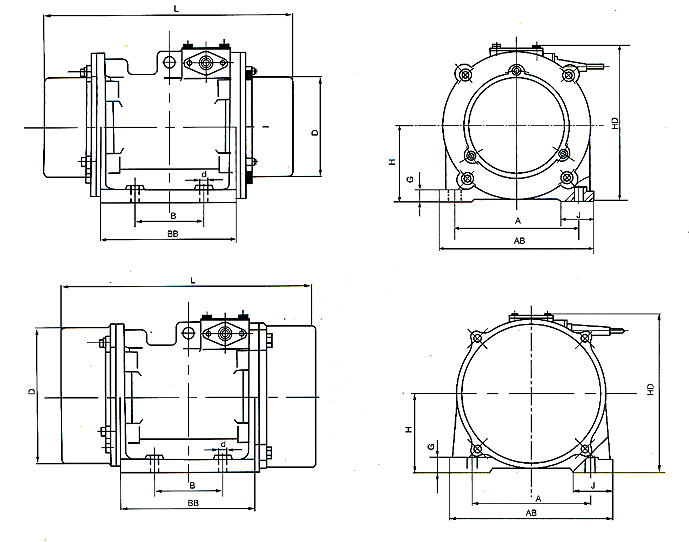

五、性能參數及安裝尺寸
3相　2極　電壓380V　頻率50HZ　同步轉速　3000r/min

型號	最大激振力（KN）	額定功率（KW）	額定電流（A）	安裝尺寸			安裝螺栓尺寸　N-MXX	外形尺寸								質量	外形圍號
				A	B	N-φd		AB	BB	L	H	HD	D（φ）	G	J
YJZ0.6-2C	0.6	0.075	0.3	165±0.25	80±0.25	4-φ9	4-M8	200	165	300	75	190	96	15	45	17.5	1
YJZ1.2-2C	1.2	0.25	0.63	165±0.25	80±0.25	4-φ13.5	4-M12	200	165	300	75	190	112	15	45	18.5	1
YJZ2.5-2C	2.5	0.28	0.63	165±0.25	80±0.25	4-φ13.5	4-M12	200	165	300	75	190	112	15	45	19.5	1
YJZ5-2C	5	0.4	1.04	185±0.25	90±0.25	4-φ17.5	4-M16	235	185	353	110	235	204	18	50	40	2
YJZ10-2C	10	0.75	1.9	220±0.25	115±0.25	4-φ18	4-M16	270	252	472	128	252	232	18	50	58.5	2
YJZ20-2C	20	1.5	1.5	260±0.25	115±0.25	6-φ22	6-M20	330	359	626	128	260	232	20	75	94	3
YJZ30-2C	30	2.2	2.2	275±0.3	137±0.3	6-φ22	6-M20	335	405	724	140	302	270	25	80	133	3
YJZ48-2C	48	3.5	8.3	315±0.3	147.5±0.3	6-φ26	6-M24	375	459	784	155	346	300	25	85	181	3

3相　4極　電壓380V　頻率50HZ　同步轉速　1500r/min

型號	最大激振力（KN）	額定功率（KW）	額定電流（A）	安裝尺寸			安裝螺栓尺寸　N-MXX	外形尺寸								質量	外形圍號
				A	B	N-φd		AB	BB	L	H	HD	D（φ）	G	J
YJZ1.2-4C	1.2	0.075	0.3	155±0.25	75±0.25	4-φ9	4-M8	180	161	340	80	192	118	12	35	21	2
YJZ2.5-4C	2.5	0.15	0.46	165±0.25	80±0.25	4-φ13.5	4-M12	200	165	333	95	210	176	15	45	21	2
YJZ5-4C	5	0.2	0.65	185±0.25	90±0.25	4-φ17.5	4-M16	235	185	353	110	235	204	18	50	45	2
YJZ10-4A	10	0.55	1.4	220±0.25	140±0.25	4-φ22	4-M20	270	270	450	120	260	220	20	65	62	5
YJZ10-4C	10	0.4	1.1	220±0.25	115±0.25	4-φ22	4-M20	280	210	415	125	262	232	18	60	62	2
YJZ20-4C	20	1	2.5	285±0.3	150±0.25	4-φ26	4-M24	350	295	551	150	323	268	26	85	115	2
YJZ30-4C	30	1.5	3.8	330±0.3	170±0.3	4-φ33	4-M30	410	315	583	170	360	308	26	90	168	2
YJZ50-4C	50	2.5	6.6	375±0.3	108±0.3	6-φ33	6-M30	455	344	649	195	410	363	29	90	242	3
YJZ5-4C	75	4	10.5	400±0.3	127±0.3	6-φ33	6-M30	490	410	770	225	458	420	30	105	365	3

3相　6極　電壓380V　頻率50HZ　同步轉速　1000r/min

型號	最大激振力（KN）	額定功率（KW）	額定電流（A）	安裝尺寸			安裝螺栓尺寸　N-MXX	外形尺寸								質量	外形圍號
				A	B	N-φd		AB	BB	L	H	HD	D（φ）	G	J
YJZ2.5-6C	2.5	0.2	0.67	185±0.25	90±0.25	4-φ17.5	4-M16	235	185	353	110	235	204	18	50	43	2
YJZ5-6A	5	0.37	1.3	220±0.25	140±0.25	4-φ22	4-M20	270	270	450	120	260	220	20	65	65	5
YJZ5-6C	5	0.4	1.2	220±0.25	115±0.25	4-φ17.5	4-M16	280	210	415	125	262	232	18	60	60	2
YJZ10-6C	10	0.75	2.2	260±0.3	150±0.25	4-φ26	4-M24	320	286	510	140	300	242	22	80	80	5
YJZ10-6C	10	0.75	2.2	240±0.25	115±0.25	4-φ22	4-M20	300	225	450	145	300	263	20	65	65	2
YJZ20-6C	20	1.5	4	330±0.3	170±0.3	4-φ26	4-M24	410	315	610	170	360	308	26	90	90	2
YJZ30-6C	30	2.2	5.8	330±0.3	170±0.3	4-φ33	4-M30	410	355	703	170	360	308	26	90	90	2
YJZ48-6C	48	3.7	9.6	375±0.3	108±0.25	6-φ33	6-M30	455	364	739	195	410	363	29	90	90	3
YJZ63-6C	63	5.5	14	420±0.5	135±0.25	6-φ39	6-M36	510	426	770	215	450.5	408	35	105	105	3
YJZ80-6C	80	6.5	16.5	420±0.5	135±0.25	6-φ39	6-M36	510	426	840	215	450.5	408	35	105	105	3
YJZ100-6A	100	7.5	18.6	380±0.3	125±0.25	6-φ26	6-M24	460	416	1000	240	490	460	40	120	120	3
YJZ100-6C	100	7.5	18.6	460±0.75	118±0.75	8-φ38	8-M36	550	490	875	240	493	448	35	105	105	4
YJZ125-6C	125	9.5	23	460±0.75	118±0.75	8-φ38	8-M36	550	490	954	240	493	448	35	105	105	4
YJZ140-6C	140	12	28.4	460±0.75	118±0.75	8-φ38	8-M36	550	520	1040	240	493	448	35	105	105	4
YJZ150-6C	150	13	31	460±0.75	118±0.75	8-φ39	8-M36	550	520	1040	240	493	448	35	105	105	4
YJZ160-6C	160	14	32.5	520±0.75	120±0.75	8-φ45	8-M42	610	511	950	270	550	508	45	125	125	4

3相　6極　電壓380V　頻率HZ　同步轉速1000r/min　安裝方式：立式

型號	最大激振力（KN）	額定功率（KW）	額定電流（A）	主要尺寸							質量	外形圍號
				A	B	C	D	L	a	R
YJZ100-6-B5	100	7.5	18.6	610	50	10	510	860	300	220	470	6

六、訂貨須知
1、訂貨時請注明樣本中所標明的電機型號，激振力、功率、轉速、電壓、頻率、安裝結構形式等。
2、如有特殊要求，經雙方協議后，本公司可為您提供特殊要求的電機。
3、本樣本如有更改，不另通知。
