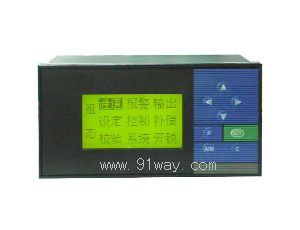

YMZ/T系列單回路液晶顯示控制儀表產品詳細說明：

YMZ/T系列單回路液晶顯示控制儀表可與各式熱電偶、熱電阻、霍爾變送器、電阻遠傳壓力表以及各種流量、壓力、液位等變送器送出的信號適配，對其進行單回路熱工參數的線性、開方指示及控制。

YMZ/T系列單回路液晶顯示控制儀表主要特點及功能：
1、通過簡單的軟、硬件設定，即可對輸入分度號、量程、小數點位置等控制參數、功能參數的設定進行選擇，所有整定的參數均可永久保存，且掉電不丟失數據。
2、顯示屏幕采用128X64中文液晶顯示器。參數顯示采用數字加棒狀圖形，所有功能參數、控制參數的設定均采用操作簡便的中文人機對話界面。
3、可對每個繼電器控制輸出進行上限、上上限、下限、下下限等控制輸出功能進行編程；各控制數值可在全量程范圍內設定。
4、采用先進的全自動數字調校系統，能方便快捷地進行精度調校，無需電位器調整。從而提高了儀表的穩定性和一致性。用戶僅需根據現場情況調節顯示對比度即可。
5、具有超量程、斷線、斷阻、斷偶指示等故障自診斷功能。
6、具有0~10mA、4~20mA、0~5V、1~5V隔離模擬變送信號輸出。模擬變送值可在全量程范圍內任意編程。
7、可帶隔離串行通訊接口，傳輸速率可通過按鍵自由設定，可與各種帶輸入/輸出通訊功能的設備進行雙向通訊，并組成網絡控制系統。
8、各設定參數和調試參數可用密碼鎖定，鎖碼后可防止誤操作。
9、儀表供電方式：220AC線性電源、220V AC開關電源、24V DC開關電源或其它用戶特殊要求。

型譜
型號識別：A-BCD-EFGH-I

項 目	說 明	代 碼	代 碼 說 明
A	型 號	YMZ-	液晶顯示、變送輸出
		YMT-	液晶顯示、控制、變送輸出
B	類 型	1	單回路液晶顯示
		2	單回路液晶顯示帶模擬變送信號輸出
C	報 警 控 制 功 能	0	單顯示(無報警控制功能)
		1	一個繼電器輸出(或一限報警)
		2	兩個繼電器輸出(或兩限報警)
		3	三個繼電器輸出(或三限報警)
		4	四個繼電器輸出(或四限報警)
D	輸 入 信 號 類 型	0-	萬能分度號
		1-	熱電偶
		2-	熱電阻
		3-	霍爾壓力遠傳
		4-	電阻壓力遠傳
		5-	標準信號：0~10mA DC
		6-	標準信號：0~5V DC
		7-	標準信號：4~20mA DC
		8-	標準信號：1~5V DC
		9-	非標準電流、電壓、電阻的線性信號
E	模 擬 變 送 輸 出 信 號 類 型	0	無變送信號輸出
		1	標準信號：0~10mA DC
		2	標準信號：4~20mA DC
		3	標準信號：1~5V DC
		4	標準信號：0~5V DC
F	外 形 結 構	M	橫式：160×80×140（寬×高×深）
		SM	豎式：80×160×140（寬×高×深）
G	附 加 功 能		缺項為無配電輸出
		D	帶24V DC配電輸出或用戶要求的配電電壓輸出
H	通 訊 方 式		缺項為無通訊接口
		2-	帶RS-232通訊接口
		4-	帶RS-485通訊接口
I	供 電 方 式		缺項為220V AC線性電源供電
		T	220V AC開關電源供電
		W	24V DC開關電源供電

型號舉例：YMT-220-2MD24-T（即：A-BCD-EFGH-I）
萬能分度號輸入；輸出4~20mA、兩個繼電器輸出；帶24VDC配電；帶RS485通訊接口；
開關電源220V AC供電
