JLSZW6-10型高壓戶外干式電力計量箱產品詳細說明：

JLSZW6—10型三相戶外環氧樹脂澆注式組合互感器(俗稱電力計量箱)，是由兩臺獨立的單相電壓互感器和兩臺獨立的單相電流互感器組裝在一個底架上而成。電流、電壓互感器均采用進口戶外環氧樹脂一次澆注而成，機械強度高，可承受運行中的各種拉力及震動力。本產品精度高，溫升低，防火、防爆、防竊電、耐污穢、動熱穩定性能好。本產品適應與額定頻率為50Hz、額定電壓為10kV的三相交流線路中做電能計量用。　

JLSZW6-10型高壓戶外干式電力計量箱主要技術參數
電壓互感器

額定電壓比（KV）	準確級	額定輸出（VA）	極限輸出（VA）	額定絕緣水平（KV）
10/0.1	0.2或0.5級	15或25	300	12/45/75

電流互感器

額定電流比（A）	準確級	額定輸出（VA）	短時贄熱電流（1th)	動穩定電流（KV）	額定絕緣水平（KV）
5～300/5	0.2S或0.2級	7.5	100l1n	2.50lth	12/42/75

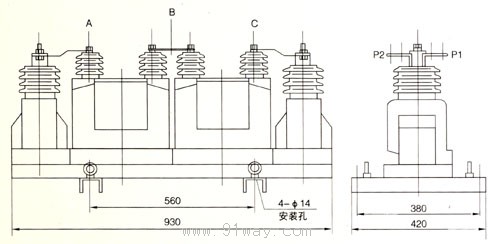

JLSZW6—10型高壓戶外干式電力計量箱外形尺寸圖

JLSZW6-10型高壓戶外干式電力計量箱
