JSN(W)1系列防誤機械程序鎖,是一種高壓開關設備專用機械鎖。該鎖強制運行人員按照既定的安全操作程序,對電器設備進行操作,從而避免了電器設備的誤操作,較為完善的達到了“五防”要求。該產品設有可以開啟任何鎖具的總鑰匙,以備在設備出廠、調試或設備投入運行后的帶電工作等非程序操作使用。
該產品具有鑒別各個刀閘合分位置和網門開閉位置的性能。并在操作中不需逐一倒換鑰匙,只需用一把鑰匙按照指定的程序,在一個回路中完成多項操作。由于鎖中無彈子,因此克服了彈子鎖的固有缺點。這在國內是一個突破和首創。
DSN3,JSN(W)型系列戶內電磁鎖及防誤機械程序鎖使用環境條件
1.海拔高度:不超過1000m。
2.周圍空氣溫度:上限+40℃,下限-10℃,日溫差15℃。
3.濕度條件:日相對濕度平均值不超過95%;月相對濕度平均值不超過90%。
4.地震烈度:不超過8度。
5.環境條件:無火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈振動的場所,污穢等級為II級。

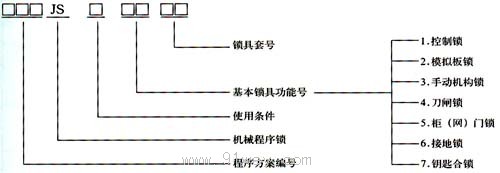

三、型號及其含義

四、簡易操作說明
1、 控制開關鎖
控制開關鎖取代原控制開關面板和把手,將程序鑰匙插入鎖具面板下部的孔中,然后插上紅牌順時針方向轉動把手進行合閘操作,換綠牌逆時針方向轉動把手進行分閘操作,在預分位置時,程序鑰匙不取出。該鎖有緊急解鎖裝置(白牌)
注意:控制開關鎖在未配套轉換開關時,切勿轉動360o以防轉壞。只可在合分之間試轉。
2、 刀閘鎖
分閘時:將鑰匙在標有合字的位置槽處插入,鑰匙向順時針方向轉動,使鑰匙上的刻線對齊。拔出鎖銷,操作隔離開關手柄。分閘后,鎖銷自動復位,鑰匙繼續向順時針方向轉動到位,從標有分字的位置槽中取出鑰匙,即鎖住。與分閘時對齊。
合閘時,將鑰匙在標有分字的位置槽處插入,鑰匙向逆時針方向轉動,使鑰匙上的刻線與鎖體上的刻線對齊。拔出鎖銷,操作隔離開關手柄。合閘后,鎖銷自動復位,鑰匙繼續向逆時針方向轉動到位,從標有合字的位置槽中拔出鑰匙,即鎖住。與合閘時對齊。
注意:操作時不允許兩只手同時去操作鎖具(即一只手操作鑰匙,一只手去拉動鎖銷)
3、 柜網門鎖
開門時,將鑰匙插入網門鎖的鎖孔中,鑰匙向順時針方向轉動到位,取出鑰匙開網門。關門時,將鑰匙插入網門鎖的鎖孔中,關好門,鑰匙向逆時針方向轉動到位,取出鑰匙即鎖住網門。
除控制開關鎖外,其它鎖體上,每套鎖都有其操作順序序號。即用鋼印打上1,2,3,4(分閘順序),按此順序分閘或按4,3,2,1順序合閘即可。
五、常用型號機械程序鎖說明
| 型號名稱 |
鎖件配置 |
使用說明 |
| 202JS |
兩只相同單槽直拔鎖一把鑰匙 |
不能同時送電的雙進線一次方案使用。 |
| 202JS(KK) |
兩只相同控制開關鎖一把鑰匙 |
不能同時送電的雙進線一次方案使用,控制LW2。 |
| 203JS |
三只相同單槽直拔鎖二把鑰匙 |
雙電源進線加中間聯絡的一次方案使用。 使三臺開關只能有兩臺投入使用。 |
| 203JS(KK) |
三只相同控制開關鎖二把鑰匙 |
雙電源進線加中間聯絡的一次方案使用,控制LW2。 使三臺開關只能有兩臺投入使用。 |
| 205JS |
一只直拔鎖加一只網門鎖 |
XGN2-12開關柜專用,前后門聯鎖 |
| 206JS |
一直直拔鎖加兩只網門鎖 |
XGN2-12開關柜專用,用于一前門二后門聯鎖。 |
六、DSN3,JSN(W)型系列戶內電磁鎖及防誤機械程序鎖訂貨須知
1、注明產品型號,規格,數量。
2、提供一次方案圖及聯鎖要求。
