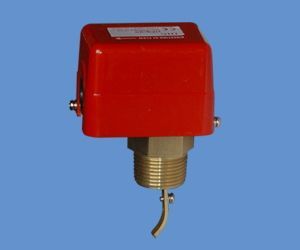

WFS-1001-H液體水流開關產品詳細說明：

應 用
WFS水流開關具有Spdt輸出，性能優異，高精度可靠性，可安裝在水管和對銅無腐蝕性液體中，當液體流量達到整定速率時，可不到整定點，其一個回路關閉，另一個回路打開，典型應用于連鎖作用或斷流保護的場所。
WFS系列開關僅用0℃以上液體介質，它亦可于高鹽或氯氣的液體，但是非易燃介質。
WFS水流開關可以安裝在戶外，但需注意防雨，可以水平或垂直安裝在管道中，需保持兩邊5倍的管道直徑的均流管道。
WFS水流開關僅用于操作控制而因操作失誤造成人員設備損失，安裝人員有必要增加安全極限控制，報警影視系統，以防控制失效的發生。

注：流量開關不能遭水擊，如在流量開關下游裝有快速閉合閥，必須使用節流器。

WFS-1001-H液體水流開關技術規格

工作壓力	10bar(1000KPa)
耐壓力	17.5bar(91750KPa)
絕緣電阻	Over 100W.DC500VM
耐壓	AC1500V/1分鐘
觸點壽命	1000K周期
婆紋管壽命	500K周期
液體溫度	最高100℃(212F)

觸點容量

類型	電壓	電阻負載	照明負載	馬達負載
AC交流	AC125V AC250V	5A 2.5A	44A 22A	5A 2.5A
DC直流	DC115V DC230V	0.13A 0.15A

流理控制范圍

類別		流量范圍 LPM(GPM)
(inch)管片	流向片	最小
		On-Flow	Off-Flow	On-Flow	Off-Flow
1	1	5(4.0)	8(2.0)	45(12.0)	41(11.0)
11/4		26(6.9)	13(3.4)	75(20.0)	68(18.0)
11/2		29(7.0)	20(5.3)	105(28.0)	94(25.0)
2	2	34(9.0)	17(5.4)	120(32.0)	105(28.0)
21/2		60(16.0)	34(9.0)	210(55.0)	188(50.0)
3		68(18.0)	30(8.0)	288(76.0)	275(73.0)
4	3	128(34.0)	64(17.0)	412(109.0)	360(95.0)
5		225(59.0)	113(30.0)	750(198.0)	652(172.0)
6		345(91.0)	172(45.0)	1125(297.0)	975(258.0)

此表格均為實驗數據，需考慮10%余量，實際運行可參考實際流量來調整。

WFS-1001-H液體水流開關外形尺寸
