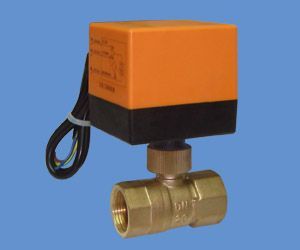

VD系列電動二通閥適用于暖通空調水系統的通斷控制、由電驅動器和閥體兩部分組成。驅動器(執行器)采用同步電機驅動，動作穩定。內置限位觸點，能使閥門全開關時斷電。閥體為黃銅鍛造。

主要技術參數

驅動電源：AC230V±10％，50／60Hz
功率消耗：6VA(僅當閥門啟、閉時)
電機類別：同步電機
動作時間：15s
引線長度：50cm
公稱壓力：1.6Mpa
關閉壓差：<0.6Mpa(二通)
<0.3Mpa(三通)
連接方式：管螺紋G
適用介質：冷、熱水或50％乙二醇溶液
介質溫度：2～90℃

VD系列電動二通閥電氣原理圖

三線一控接線圖
當藍色線與觸點1接觸時開閥
當藍色線與觸點1斷開時關閥

三線二控接線方法
當藍色線與觸點1接觸時．(觸點2斷開)開閥
當棕色線與觸點2接觸時．(觸點1斷開)關閥

外形尺寸對照表

注意：執行器和閥體裝配時，執行器電源引出線要和閥體成90℃
