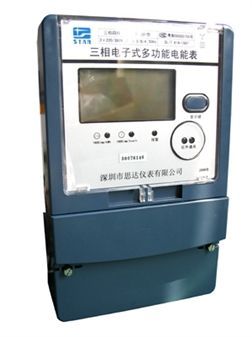

DTSD31(32)型電子式多功能電能表產品詳細說明：

DTSD31/32、DSSD31/32型三相電子式多功能電能表，是深圳思達儀表公司專有高新技術集成的高科技智能化電力計量儀表
該系列三相電子式多功能電能表采用了大規模專用集成電路、FRAM鐵電存貯技術、帶隔離的標準RS485/RS232通信接口、紅外通信、大畫面寬溫型液晶顯示、實時時鐘專用芯片、電磁兼容性設計等先進技術
采用先進的SMT電子裝配新工藝，充分考慮用戶的用電狀況、用電設備的電磁兼容性，按IEC標準及國家標準、ISO9001質量保證體系精心設計、制造的新一代電能計量儀表
該系列三相電子式多功能電能表集眾多功能于一體，實現三相視在、有功（雙向）、無功（四象限）電能計量、需量計量、顯示
依據相應費率進行電能、需量的分時計量和數據處理；測量并顯示實時功率、功率因數、電壓、電流、頻率等電參數
遠傳有關負荷、用電參數曲線的數據
具有失壓記錄、報警、顯示功能。從而能有效及時地滿足用戶對用電現代化管理的需求，是適應電能管理現代化的專用計量器具
DTSD31(32)型電子式多功能電能表 可廣泛應用于電廠、供變電站、計量關口，各企事業單位的電能綜合計量和管理

DTSD31(32)型電子式多功能電能表功能：
計量功能
1、電能計量
1）、計量、顯示迄今為止和上月、上上月的視在，正向有功，反向有功，四象限無功累計總 電量、尖電量、峰電量、平電量、谷電量。
2）、計量、顯示迄今為止和上月、上上月的正向無功，反向無功累計總電量、尖電量、峰電 量、平電量、谷電量。
3）、電能計量值為8位，其中6位整數，2位小數.
2、需量計量
1）、記錄、顯示本月、上月、上上月的正向有功、反向有功、四象限無功；正向無功，反向 無功的最大需量及該需量出現的日期、時間。
2）、記錄、顯示本月、上月、上上月的尖、峰、平、谷各時段的正向有功、反向有功、四象 限無功、正向無功，反向無功的最大需量及該需量出現的日期、時間。
3）、電能表運行到預設置的抄表時刻，最大需量自動抄表后復零，同時也可由授權人手動抄 表后復零，并記錄手動復零日期、時間。
4）、需量計量值為6位，其中二位整數，四位小數。
3、電壓、電流、功率等電參數測量
1）、實時測量、顯示A、B、C三相相電壓、相電流有效值。
2）、實時測量、顯示A、B、C三相有功、無功功率值及三相總有功、無功功率值。
3）、實時測量、顯示三相總功率因數及各相功率因數。
4）、實時測量、顯示電網頻率。
多費率功能 1、該系列電能表具有四種費率，分別為尖、峰、平、谷。可任意編程為單、雙、三、四費 率。在各費率時段分時計量正反向有功、四象限無功、正反向無功電量、需量。 2、具有國家法定節假日費率時段表選擇。 3、具有12個可編程時區，即一年可根據不同的季節編程為最多12時區。 4、每一時區都具有工休日選擇。 5、具有12套可編程的日時段表，每套日時段表在24小時內可任意編程尖、峰、平、谷四種費 率時段，最多可達12個時段。
事件記錄功能 1、記錄、顯示最近1-10次編程的日期、時間。 2、記錄、顯示最近1-10次最大需量復零的日期、時間。 3、記錄、顯示最近1-10次電能表初始化復零的日期、時間。
失壓報警、顯示、記錄功能 在相電流I≥0.5%Ib的情況下，當三相電壓中任意一相或二相電壓失壓或低于額定相電壓 70%Un±2V時，電能表判定為故障失壓，電能表聲光報警，顯示故障相別，同時記錄本次失壓 的起始日期、時間，失壓結束日期、時間，并將失壓次數及累計失壓時間，按相別記錄在各相 的失壓記錄中。
超負荷報警、跳閘功能（選擇項） 電能表具有預置超負荷報警、跳閘功能。當三相有功負荷超過預設置的報警值、跳閘值 時，電能表相應超負荷報警/跳閘繼電器動作，輸出報警跳閘信號，以便用戶實現負荷控制。
負荷曲線記錄功能 1、電能表具有三通道30分鐘間隔、記錄84天的負荷曲線記錄功能。 2、負荷曲線記錄數據可通過RS485/RS232接口傳輸給上位管理系統，繪制用戶的負荷曲線， 以便于更合理地進行用電管理。
遠程編程、抄表功能 根據用戶的需求，電力管理部門可利用本公司的三相電子式多功能電能表的標準 RS485/RS232接口和電量脈沖輸出接口，通過負控端或有關傳輸形式，組成遠程抄表管理系 統，實現電力管理部門營業抄表、負荷監控等遠程監控功能。
停電抄表功能 電能表有停電抄表后備電池，在電網停電時，仍然可以查看電度表有關運行參數，并可實現 電能表停電抄表。
適用條件：
環境溫度：-25℃～+65℃； 濕度：不超過90%；電能表可選擇安裝負荷控制報警、跳閘信號輸出繼電器

工作電壓范圍：
Vn+20%-30%; 額定頻率：50Hz/60Hz

特點：
電能表的線路設計、元器件選擇、焊接組裝、修調驗收都以較大環境允差為依據，充分考 慮電能表的電磁兼容性、使用壽命。因此可保證電能表長期穩定工作、準確計量。電能表精 度不隨時間、基本不受頻率、溫度、電壓等變化影響。整機體積小、重量輕、密封性能好， 外型美觀。
在電網停電時，電能表有停電抄表后備鋰電池，可在停電狀態下不附加外在電源進行抄表 工作。此抄表模式不影響電度表數據保存及實時時鐘電池的壽命。
電能表運行相關信息可由紅外或RS485/RS232接口傳輸。
當電網停電時，電能表采用專用鋰電池作為實時時鐘后備電源，完全保證電能表所設置、 測量、記錄的數據準確、可靠；日歷時鐘、時段程序控制功能正常運行。在電網恢復供電 后，電能表自動投入正常運行。
在電能表接線端座上設有功、無功、時鐘脈沖輸出接口，以便于進行誤差測試或數據采 集。
電能表采用多相供電電路，在缺相狀態下，電能表仍能正常工作。在電壓不平衡、負載不 平衡時不影響電能表準確計量。
電能表適用于環境為-25℃～65℃，相對濕度不超過90%的地區。

DTSD31(32)型電子式多功能電能表規格：

規格\品名		準確度 等級	額定系統電壓 （V）	標定電流 （A）	脈沖常數 (imp/kWh&kvarh)
三 相 電 子 式 多 功 能 電 能 表	DTSD31型三相四線 電子式多功能電能表	有功：0.5S 無功：2.0	3×220/380	5(6)	3200
				1(2)
			3×57.7/100	1.5(6)	6400
				5(6)
				1(2)
	DTSD32型三相四線 電子式多功能電能表	有功：1.0 無功：2.0	3×220/380	1.5(6)	3200
				5(6)
				1(2)
			3×57.7/100	1.5(6)	6400
				5(6)
				1(2)
	DSSD31型三相三線 電子式多功能電能表	有功：0.5S 無功：2.0	3×100	1.5(6)	6400
				5(6)
				1(2)
			3×380	1(2)	3200
				5(6)
	DSSD32型三相三線 電子式多功能電能表	有功：1.0 無功：2.0	3×100	1.5(6)	6400
				5(6)
				1(2)
			3×380	1.5(6)	3200
				5(6)
				1(2)

起動電流：

電能表等級			功率因數
0.5S	1	2
0.001In	0.002In	0.003In	1

潛動： 電壓回路加額定電壓125%，電流回路無電流時，電度表的測試輸出脈沖不應多于一個。

費率工作參數： 日時段調節裕度：±1分鐘 時區調節裕度：1日 時鐘誤差：≤0.5s/d 后備電源采用鋰環保電池，停電后數據保存時間：≥10年

外形尺寸：284mm×176mm×93mm（不帶延伸端蓋）339mm×176mm×93mm（帶延伸端蓋）

重量：約2.5kg
