ALH-0.66S系列電流互感器產品詳細說明：

ALH-0.66S系列電流互感器以其磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，一般作控制、保護、測量用。
外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1；
內部鐵心選用優質取向硅鋼片；
線徑嚴格按照經濟電流密度選定，確保溫升更少；
先進可靠的檢測設備，保證符合質量標準；
圓孔型，穿孔尺寸為φ8～φ22；

適用于單根或多根電纜穿越。

特性曲線

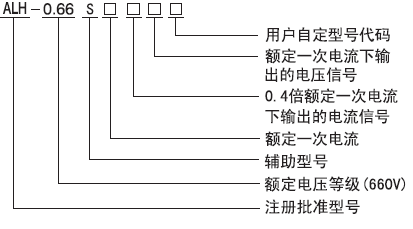

型號

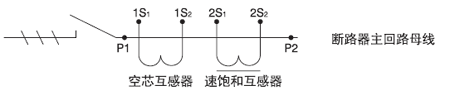

二次惻引出線標志

1、空芯互感器的二次出線用雙芯多股雙色屏蔽線，紅色為1S1、綠色為1S2、屏蔽線為用戶可靠接地。
2、速飽和互感器的二次出線用雙股雙色平行塑膠線，紅色為2S1、白色為2S2。1S1和2S1、1S2和2S2均系同名端。

ALH-0.66S系列電流互感器技術參數

一次電流	630～2000A（二次電流及電壓由用戶決定）
額定電壓	AC 660V
額定功率	50～60Hz
環境溫度	-30℃～＋70℃
最高耐溫	120℃
海拔高度	≤3000m
共頻耐壓	3000V 1min 50Hz(外殼與二次線圈間）
準確度	速飽和互感器	0.4In時≤10% 1.2In時≤5%（In為額定電流）
	空芯互感器	≤±2%
絕緣等級	E

ALH-0.66S系列電流互感器
