ALH-0.66Ⅱ系列電流互感器產品詳細說明：

ALH-0.66Ⅱ系列電流互感器以其磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，一般作控制、保護、測量用。

外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1；
內部鐵心選用優質取向硅鋼片；
線徑嚴格按照經濟電流密度選定，確保溫升更少；
先進可靠的檢測設備，保證符合質量標準；
臥式方孔型，適用于多根母排和多根電纜穿越；
產品系列全、規格多、穿孔尺寸可以按需改裝。



ALH-0.66Ⅱ系列電流互感器技術參數

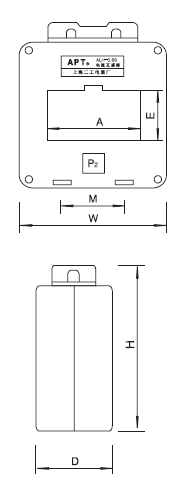

規格型號	外形尺寸			穿孔尺寸		安裝尺寸	安裝方式
	W	H	D	A	E	M
40Ⅱ	75	105	45	42	32	45	B.D
50Ⅱ	87	105	45	52	32	40	B.D
60Ⅱ	98	116	45	62	32	42	C.E
80Ⅱ	118	120	45	82	32	60	C.E
100Ⅱ	140	130	49	102	32	80	C.E
130Ⅱ	176	133	46	136	36	33 40 33	C.E
180Ⅱ	225	133	48	182	37	45 45 45	C.E
200Ⅱ	244	133	20	204	35	50 50 50	C.E
60×50Ⅱ	100	141	46	62	52	42	C.E
80×50Ⅱ	120	141	46	62	52	42	C.E
100×50Ⅱ	142	150	49	102	53	80	C.E
120×50Ⅱ	167	151	49	102	53	80	C.E
200×50Ⅱ	280	190	60	225	55	65 65 65	C.E
170×100Ⅱ	257	220	60	172	105	45 75 40	C.E

一次電流	50～10000A
二次電流	5A、1A
額定電壓	AC 660V
額定功率	50～60Hz
環境溫度	-30℃～＋70℃
最高耐溫	120℃
海拔高度	≤3000m
共頻耐壓	3000V 1min 50Hz(外客與二次線圈間）
絕緣等級	E

技術參數

規格型號

40Ⅱ

50Ⅱ

60Ⅱ

60×50Ⅱ

80Ⅱ

80×50Ⅱ

100Ⅱ

100×50Ⅱ

120×50Ⅱ

130Ⅱ

180Ⅱ

200Ⅱ

220×50Ⅱ

170×100Ⅱ

可使用母排的規格及根數

40×10 1-2根

50×10 1-2根

60×10 1-2根

60×10 2-3根

80×10 1-2根

80×10 2-3根

100×10 1-2根

100×10 2-3根

120×10 2-3根

130×10 1-2根60×10 2-4根

180×10 1-2根

200×10 1-2根100×10 4根

220×10 2-3根

120×10 1-3根100×10 3-6根

準確度等級	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2
額定電流比	額定容量(VA)
150/5		2.5		2.5		2.5
200/5		5		5		5
250/5		5		5		5
300/5		5		5		5		5		5
400/5		5		5		5		5		5		5		5
500/5		10		10		10		10		10		10		10
600/5		10		10		10		10		10		10		10		10
750/5		10		10		10		10		10		10		10		10
800/5		10		10		10		10		10		10		10		10
1000/5	15		15		15		15		15		15		15		15		15		15
1200/5	20		20		20		20		20		20		20		20		20		20
1500/5			20		20		20		20		20		20		20		20		20		20		20		20		20
2000/5					40		40		40		40		40		40		40		40		40		40		40		40
2500/5							40		40		40		40		40		40		40		40		40		40		40
3000/5											40		40		40		40		40		40		40		40		40
4000/5											40		40		40		40		40		40		40		40		40
5000/5															40		40		40		40		40		40		40
6000/5																	40		40		40		40		40		40
8000/5																							40		40		40
1000/5																									40		40
50/1		0.2
60/1		0.2
75/1		0.2		0.2
100/1		0.2		0.2		0.2
150/1		2.5		2.5		2.5
200/1		5		5		5
250/1		5		5		5
300/1		5		5		5		5		5		5
400/1		10		10		10		10		10		10		10
500/1		10		10		10		10		10		10		10		10
600/1		10		10		10		10		10		10		10		10
750/1		10		10		10		10		10		10		10		10
800/1		10		10		10		10		10		10		10		10
1000/1		10		10		10		10		10		10		10		10
1200/1					20		20		20		20		20		20		20
1500/1					20		20		20		20		20		20		20		20		20		20		20		20
2000/1									20		20		20		20		20		20		20		20		20		20
2500/1													20		20		20		20		20		20		20		20
3000/1													20		20		20		20		20		20		20		20
4000/1																	20		20		20		20		20		20
5000/1																							20		20

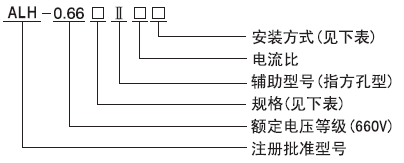

1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量
2、注明安裝方式。（如不注明本公司按自己規定提供）
3、特殊規格可定制。
