JTZ-120型間隙自動補償式電磁失電制動器產品詳細說明：

一、用途和性能
JTZ-120型間隙自動補償式電磁失電制動器，為斷電后彈簧施壓的摩擦式制動器，廣泛用于建筑、起重、冶金等機械上，也可與電機配套組成新的制動電機，適用于制動扭矩要求較大的制動電機上，實現可靠停車和定位，能用在斷電時安全（防險）制動等場合。

JTZ-120型間隙自動補償式電磁失電制動器具有結構緊湊，安裝方便，動作可靠并具有力矩可調等特點，與其他制動器比較，該制動器具有自動間隙補償?shù)奶厥夤πАＬ貏e適用于高空作業等間隙磨損變大后調整不便的地方，是現代冶金、建筑等行業中的一種理想的自動化控制元件。

JTZ-120型間隙自動補償式電磁失電制動器能在下列條件下可靠工作：
1.海拔高度不超過1000m；
2.環境空氣溫度最高不超過+40℃,最低溫度為-15℃；
3.周圍空氣相對濕度不大于90%；
4.周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體與塵埃；
5.制動器線圈采用B級絕緣，電壓波動不超過+5%和-15%的額定工作電壓，其工作方式為連續工作制。

二、結構和工作原理

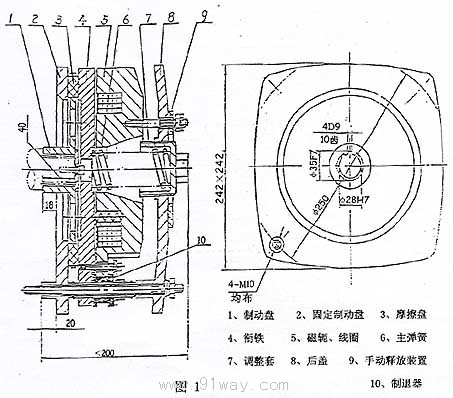

該制動器由磁軛、線圈、銜鐵、制動盤、固定制動盤、制退器、后蓋、手動釋放裝置、彈簧等組成（如圖1）。制動盤與傳動軸聯結，當制動器勵磁線圈通電時，產生磁通，將銜鐵吸向磁軛，制動狀態被解除，傳動軸處于自由狀態。斷電時，被壓縮的主彈簧施壓于銜鐵，使制動盤和固定制動盤緊壓在一起，產生制動力矩，通過制動盤上的齒輪傳到軸上而達到制動目的。由于制退器的作用，使銜鐵與磁軛之間的間隙保持穩定，不受制動盤磨損的影響，達到間隙自動補償?shù)哪康摹Ｊ謩?dòng)釋放裝置是在制動狀態下手動解除制動狀態。

三、基本參數與外形安裝尺寸
1.基本參數：

額定制動力矩M(N.m)	120
勵磁功率P20℃(W)	150
額定勵磁電壓DC(V)	195
允許最高工作轉速n(rpm)	3000

2.結構及外形安裝尺寸見圖

四、安裝與使用
1.該制動器安裝前應清除摩擦副表面的油污和雜物，以免影響力矩。
2.該制動器應水平安裝，不宜垂直安裝。
3.調整套可調整制動力矩，出廠時已調整到額定值。
4.當制動盤磨損到不能使用時，應重新全部更換新的制動盤。
5.由于制動器斷電時線圈兩端有較高的反電勢，容易對線圈絕緣造成破壞，因此用戶在安裝時務必在線圈的兩端并接一只續流二極管和泄放電阻，保護線圈免遭高反電勢的破壞。

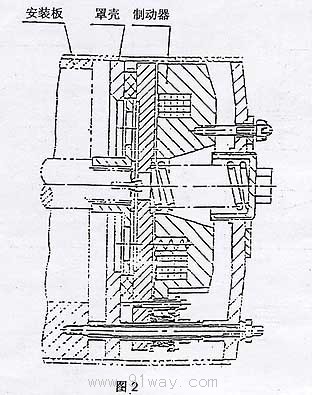

6.安裝時，用戶可參照?qǐng)D

五、訂貨須知：
    訂貨時須指明產品的詳細型號、全名稱和數量。如：JTZ-120型間隙自動補償式電磁失電制動器10臺，制動盤為宜損件，磨損后，用戶可單獨向我方定購。
若用戶對線圈電壓或軸孔等有特殊要求，應詳細注明其要求，以便我們能夠?yàn)橛脩籼峁└�合適的產品
