您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 襯氟閥 → D41/D341/D641/D941型法蘭式氟襯里蝶閥

產品名稱：

D41/D341/D641/D941型法蘭式氟襯里蝶閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 襯氟閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

D41/D341/D641/D941型法蘭式氟襯里蝶閥產品詳細說明：

用途及特點 ;
法蘭式氟襯里蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

主要特點：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準 :
設計標準：GB/T12238-1989；
lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998：
IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989：
lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 992；JB/T9092-1999；
lS0 5028-1993或BS 6755-l-1986

主要技術參數

公稱通徑	DNmm	50～2000
公稱壓力	PNMPa	0.6	1.O	1.6
試驗壓力 PsMPa	強度試驗	0.9	1.5	2.4
試驗壓力 PsMPa	密封試驗	O.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

主要零件的材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

密封材料

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

D41、D341、D641、D941（X.J）法蘭式氟襯里蝶閥連接尺寸

通徑		主要尺寸			0.25MPa～0.6MPa			1.0MPa			1.6MPa
mm	inch	L	H	H1	D	D1	Z-φd	D	D1	Z-φd	D	D1	Z-φd
80	3	114	115	235	185	150	418	195	160	4-18	195	160	8-18
100	4	127	120	240	205	170	4-18	215	180	8-18	215	180	8-18
125	5	140	130	270	235	200	8-18	245	210	8-18	245	210	8-18
150	6	140	150	300	260	225	8-18	280	240	8-23	280	240	8-23
200	8	152	180	300	315	280	8-18	335	295	8-23	335	295	12-23
250	10	250	220	400	370	335	12-18	390	350	12-23	405	355	12-25
300	12	270	250	410	435	95	12-23	440	400	12-23	460	410	12-25
350	14	290	270	460	485	445	12-23	500	460	16-23	520	470	16-25
400	16	310	290	510	35	495	16-23	565	515	16-25	585	525	16-30
450	18	330	320	560	5g0	550	20-23	615	565	20-25	640	585	20-30
500	20	350	360	590	640	600	20-23	670	620	20-25	705	650	20-34
600	24	390	390	660	755	705	20-25	780	725	20-30	840	770	20-41
700	28	430	460	780	860	810	24-25	895	840	24-30	910	840	24-41
800	32	470	530	850	975	920	24-30	1010	950	24-34	1020	950	24-41
900	36	510	570	920	1075	1020	24-30	1110	1050	28-34	1120	1050	28-41
1000	40	550	630	990	1175	1120	28-30	1220	1160	28-34	1255	1170	28-48
1200	48	630	750	1115	1400	1340	32-34	1450	1380	32-41	1485	1390	32-54
1200	48	630	750	1115	1375	1320	32-30	1450	1380	32-41	1485	1390	32-54
1400	56	710	850	1228	1620	1560	36-34	1675	1590	36-48
1400	56	710	850	1228	1575	1520	36-40	1675	1590	36-48
1600	64	790	990	1340	1820	1760	40-34	1915	1820	40-54
1600	64	790	990	1340	1785	1730	40-30	1915	1820	40-54
1800	72	870	110	1570	2045	1970	44-41	2115	2020	44-54
1800	72	870	110	1570	1985	1930	44-30	2115	2020	44-54
2000	80	950	1170	1680	2265	2180	48-48	2325	2230	46-54
2000	80	950	1170	1680	2185	2130	48-30	2325	2230	46-54

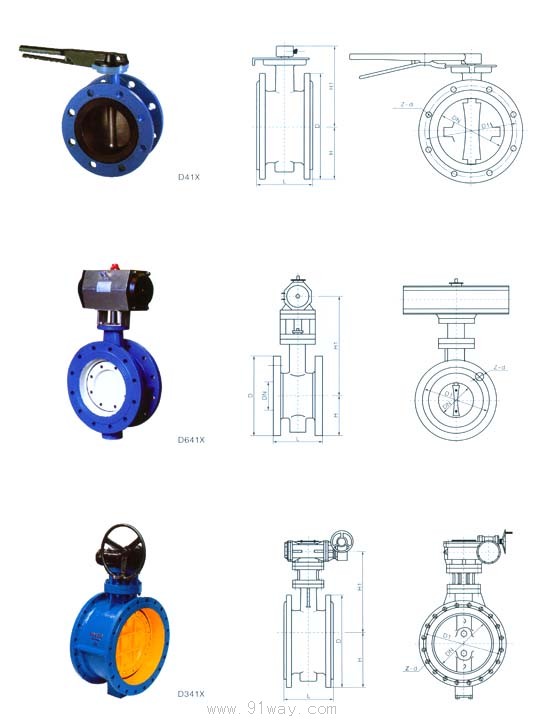

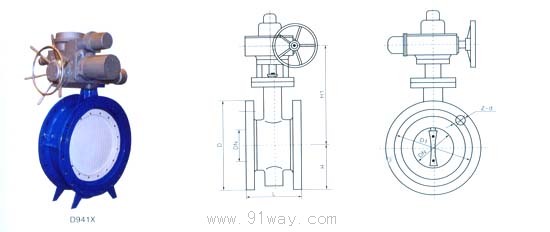

D41/D341/D641/D941型法蘭式氟襯里蝶閥（示意圖）
