JLSZ2-10,6,3系列干式計量箱（桶體式）（組合互感器）適用于50HZ三相交流、額定電壓為6KV、10KV、35KV電網上用作電能計量，并安裝在供電變壓器的高壓側，儀表箱內裝三相有功電度表及無功電度表，是用來直接測量高壓線路中有功和無功電能的電器設備。對防止竊電，節約能源，加強供電管理具有主要作用，各項技術指標完全符合國家：GB17201-1997、GB1208-1997、GB1207-1997和企業Q/YCD02-2000標準準要求，獲得國家技術監督局制造計量器具，許可證（03820397），產品經國家變壓器監督檢驗中心檢驗合格，是國家經貿委批準列入第三批全國城鄉電網建設與改造推薦產品。

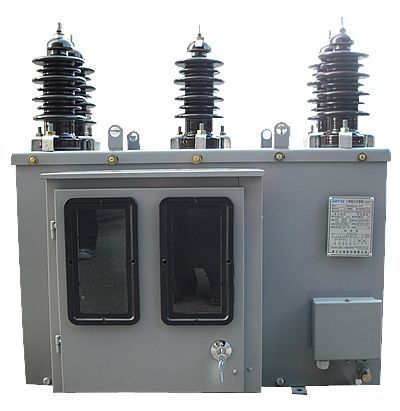

JLSZ2-10,6,3系列干式計量箱（桶體式）可取代油浸式電力計量箱

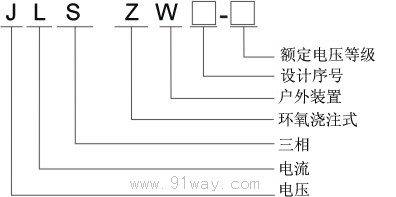

二、產品型號及含義



三、結構特征

JLSZ2-10,6,3系列干式計量箱（桶體式）由組合互感器和儀表箱兩個部分組成
組合互感器由兩只單相電壓互感器連體成為（PT）及兩只電流互感器（CT）組成，PT、CT均為電磁式，兩只PT繞組采用V/V聯結成三相測量裝置，兩只CT的一次繞組分別與電網A、C相串連。箱體側面焊有接地螺絲。
儀表箱與組合互感器的二次繞組出線相連接起來，儀表箱內裝三相有功電度表和無功電度表各一塊，從箱內觀察可清楚地讀抄數字。

四、主要技術參數
1、額定電壓：35KV10KV6KV
2、準確等級：0.5和0.2級0.5S和0.2S級
3、額定變比：電壓比：35000/100V、10000/100V、6000/100V
電流比：一次電流為：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等規格。
4、雙電流比規格：雙變比電流二次電流有注明電流變比為1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2為小電流變比S1、S3為大電流變比，其中電流變比接法應按對應的變壓器最大容量選擇
5、額定容量：
　　6KV0.2、0.2S級電壓部分：2×20VA電流部分：2×10VA0.5級電壓部分：2×25VA電流部分：2×10VA10KV0.2、0.2S、0.5級電壓部分：2×25VA電流部分：2×10VA35KV0.2、0.2S、0.5級電壓部分：2×50VA電流部分：2×10VA

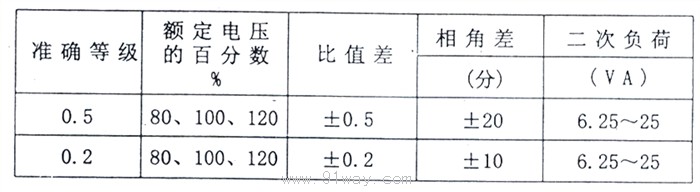

6、電壓互感器誤差限值表：

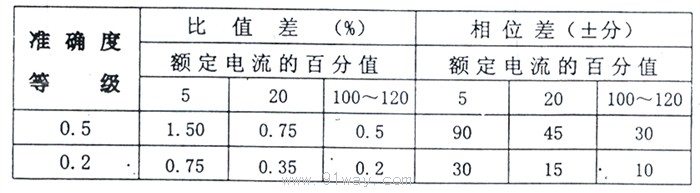

7、電流互感器誤差限值表：

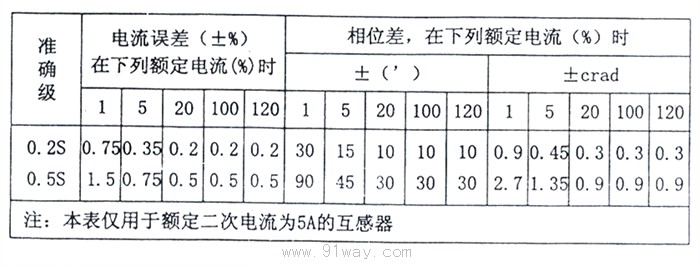

8、特殊用電流互感器的誤差限值：

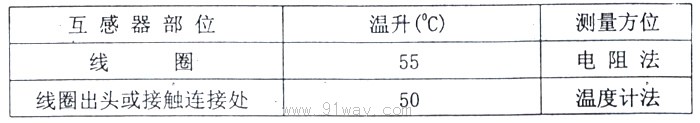

9、互感器溫升限值：

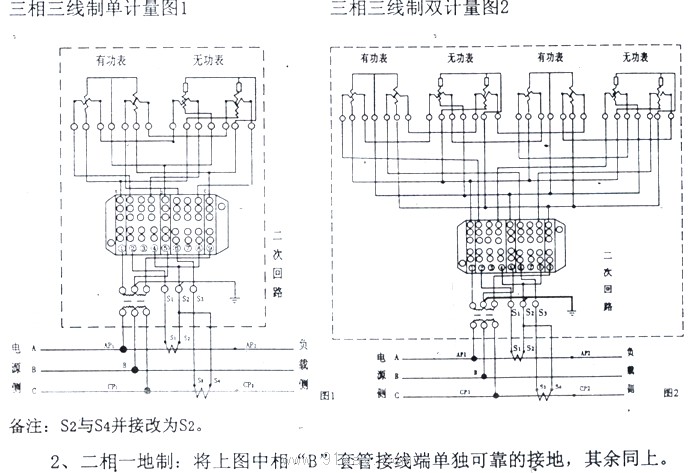

五、接線原理圖



六、使用條件
本產品在環境溫-30°C～+40°C的范圍內，海拔2500米以下使用。空氣溫度不大于85%安裝場所無嚴重的震動和顛簸，應無腐蝕性強烈的氣體，不宜安裝在易燃易爆的地方。

七、使用前的檢查及維護

1、測量繞組的絕緣電阻和出廠值進行比較。
2、檢查二次回路的接線是否正確、接線盒螺絲和壓板位置是否正常。
3、檢查箱體外殼接地是否良好，防雷保護措施是否妥協。
4、連接一次線時，應與電網的相序一致，P1、P2的進出接線必須正確。
5、電壓互感器二次不允許短路，電流互感器二次不允許開路，電壓互感器、電流互感器二次及箱殼必須可靠接地，確保儀表和人身安全。

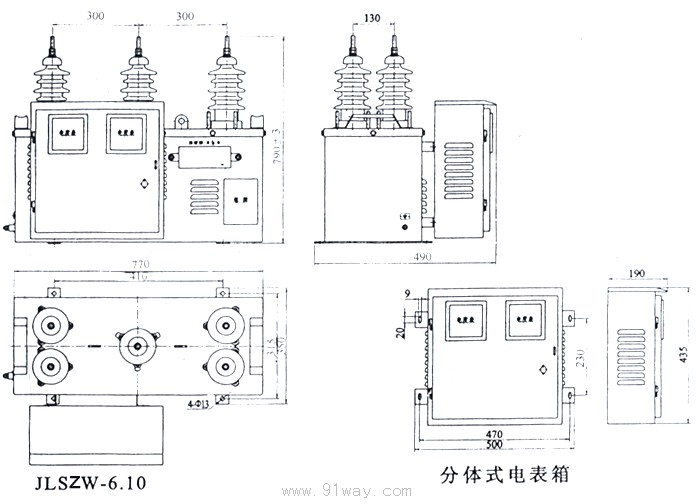

八、外形安裝尺寸



九、訂貨須知：
訂貨時，用戶應向制造廠提出如下內容：
1、額定一次電壓比、電流比；
2、準確等級；
3、使用條件；
4、配電度表的種類和數量以及精度等級。
