概述
HA多彈簧薄膜執行機構是CV3000調節閥的驅動機構，具有體積小、重量輕、操作維修方便的特點。
HA多彈簧式薄膜執行機構，是把氣動調節儀表的輸出壓力轉變成推桿位移的變化。因此，只要它與調節閥的閥體部分相連接，就可把閥芯移到與輸入信號相對應的位置。該執行機構是多彈簧式薄膜執行機構，結構緊湊，輸出力大。

作用型式
正作用：HA1D、HA2D、HA3D、HA4D
反作用：HA1R、HA2R、HA3R、HA4R
注： 1、正作用執行機構：薄膜氣室供氣壓力增加，執行機構推桿向外伸出。
　　 2、反作用執行機構：薄膜氣室供氣壓力增加，執行機構推桿向里縮進。

零件材料
膜 蓋：碳鋼
膜 片：乙丙橡膠夾尼龍
推 桿：不銹鋼
支 架：HT200
彈簧范圍：0.02~0.10、0.08~0.24MPa
供氣壓力：0.14~0.40 MPa
氣源接頭：Rc1/4
環境溫度：-30～+70℃

附件
定位器、空氣過濾減壓器、保位閥、行程開關、手輪機構等
性能
回 差：帶定位器--小于全行程的1%
回 差：HA不帶定位器--小于全行程的5%
回 差：HA2~4不帶定位器--小于全行程的3%
基本誤差：HA1帶HEP定位器—小于全行程的±2%
基本誤差：HA2~4帶定位器—小于全行程的±1%
基本誤差：帶定位器—小于全行程的±5%

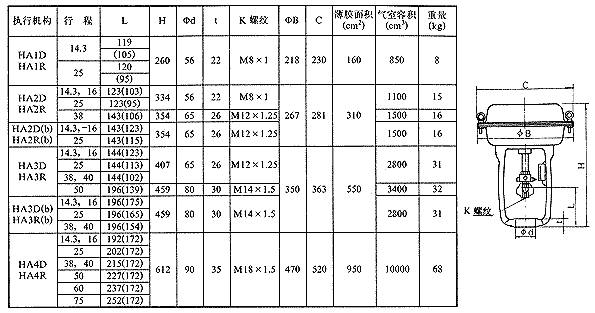

HA系列多彈簧薄膜執行機構外形尺寸和重量

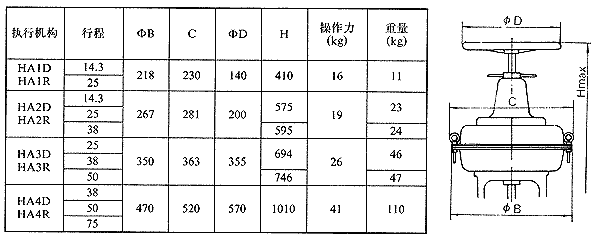

側裝手輪機構


頂裝手輪機構
